■ 概述

隨著天然氣的廣泛應用，LNG/CNG技術的不斷成熟，LNG/CNG中小型氣站投資建設的步伐越來越快。

亞控作為國內領先的自動化軟件廠商，為L(zhǎng)NG/CNG加注站提供可靠的軟件平臺，構建安全高效的LNG/CNG站級監控系統，實現加注站運行自動化、過程可視化、管理規范化，并為加注站集中監控的建設打下堅實的基礎。

■ 方案亮點

- 千種驅動支持，輕松實現與現場控制器和智能儀表的通訊；

- 工程復用性強，大大節省系統組態時間，讓系統實施方便快捷；

- 開放的軟件平臺，不僅集站級監控系統、加氣機管理系統、視頻系統和車輛管理系統于一體，還提供豐富的接口，為信息中心的建設提供有力保障。

■ 系統架構

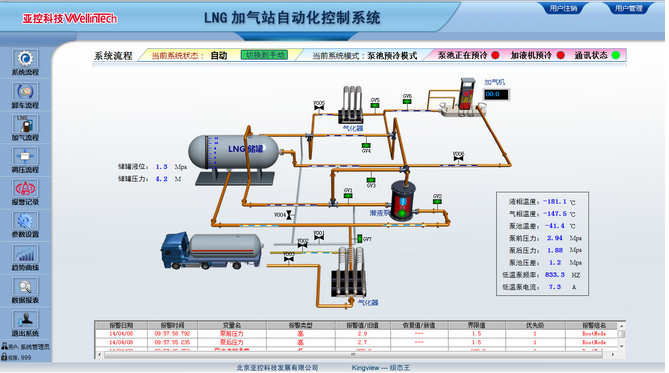

· 畫面展示

以動態的圖形和顏色區分實時顯示儲罐、管道、閥門、售氣機等主要設備的工作狀態，現場操作人員在操作室就可以及時了解設備的工況，降低危險系數。

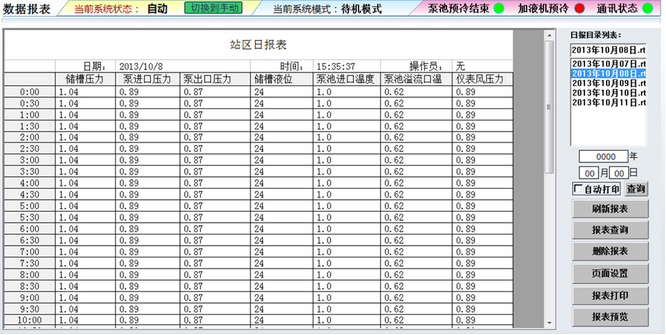

· 數據存儲和報表查詢

對于LNG/CNG站控系統，能夠?qū)崿F(xiàn)完整的設備運行數據記錄，能夠?qū)毫?、溫度、濃度、閥門狀態等參數生成報表進行定時或?qū)崟r(shí)打印存檔，對采集到的歷史數據還可存放到外部數據庫中，實現資料建檔追蹤，并可實現精確、方便、快捷的查詢。系統具備天然氣流量計算、車輛信息識別與記錄、輸配優化調度管理等功能，并可與企業信息管理系統對接，實現數據交互。

· 趨勢曲線

趨勢分析是監控軟件必不可少的功能，系統對該功能提供了強有力的支持和簡單的控制方法，趨勢曲線可以分為實時曲線和歷史曲線。

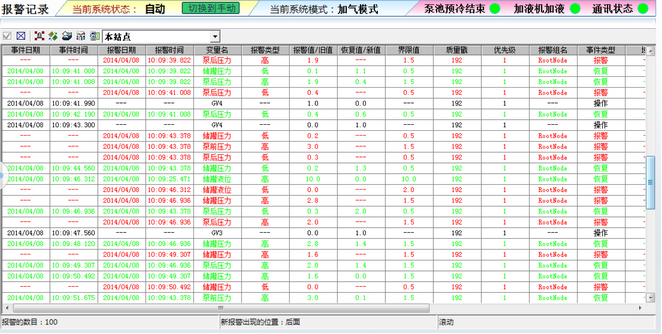

· 報警顯示和記錄

具有優越的報警功能，有越限報警、變化率報警、死區報警、數據變化報警事件報警等，報警參數可在線進行修改，滿足系統不同的報警需求。系統中報警變量可以分組管理，讓系統操作員對報警的處理做到有條不紊。

系統的報警信息通過文件、數據庫和實時打印機打印三種方式進行分類存儲，并能實現以報警組、變量名、時間段、報警類型等條件的查詢，實現加氣站工作過程的追蹤，為事故追憶提供依據。

· 安全管理

加氣站的安全運行十分重要，這樣就對監控系統的安全性提出了更高的要求。系統采用分級和分區的雙重保護策略。

· WEB發布

IE客戶端與Web服務器保持高效的數據同步，通過網絡可以實現在任何地方獲得與Web服務器上相同的畫面、數據顯示、報表顯示、報警顯示等，同時可以方便快捷地向各LNG/CNG加氣站現場發出控制命令，實現實時控制的功能。

■ 方案總結

用亞控監控軟件配套的LNG/CNG加氣站監控系統以其完善的人機交互、穩定的系統運行和良好的兼容性、易用易擴展性受到企業用戶的青睞。該監控系統不僅滿足了加氣站監控的實際需求，也為實現企業實時、有效、全面系統化的信息管理和監控、提高了企業的安全水平和綜合自動化水平奠定了堅實的基礎。
