■ 概述

隨著天然氣產業發展，我國城市燃?xì)廨斉涔芫W(wǎng)也發展為多氣源供氣、多壓力等級管網構成縱橫交錯龐大復雜的網絡體系。城市燃?xì)夤芫W(wǎng)規模的不斷擴大，手動的管理模式和管理手段已經無法滿足現階段的生產要求，對于突發事故的應變能力和處理效率難以適應城市建設高速發展的要求。為滿足對城市燃?xì)馍a(chǎn)過程的調度指揮，建立數字化、信息化的城市，需要建立可靠的城市燃?xì)馍a(chǎn)指揮系統。

該方案融合了先進的計算機技術和工業控制技術，能實現對燃?xì)庀到y(tǒng)的進氣、計量、輸配、調壓全過程的監控、管理和調度。通過對生產信息管網狀況的自動化收集、分類、傳送、整理、分析和存儲，為管網輸配的優化調度、供氣預測、故障分析、輔助決策提供科學的手段，它的應用將使燃?xì)馍a(chǎn)、輸配管理更加安全、準確、高效。

■ 方案亮點

· 負荷預測：精準供氣，節約成本；

· 地圖展示：地圖直觀展示管網及場站信息，實時監測燃?xì)廨斉淙譅顩r；

· 專業報警管理：預設多種報警方案，自動切換，一鍵式報警屏蔽及設置，適應多種環境及工藝，方便現場調試和維護；

· 豐富精美的圖庫：提供燃?xì)庑袠I(yè)專用圖庫，大大節省工程開發時間；

■ 系統架構

城市燃?xì)釹CADA系統是以組態軟件（KingSCADA）、工業庫（KingHistorian）、控制器為核心，并采用各種通訊方式構成的一個分布式計算機采集監控網絡，同時兼有經營管理的功能。SCADA系統按功能可以劃分為調度中心系統、場站系統和通訊系統三大部分。

■ 系統功能

· 地圖信息瀏覽

結合地圖，把管網網絡信息包括管線走向、閥門位置及功能、各場站位置（點擊該場站能顯示實時運行數據）等綜合顯示在網絡地圖上，并以實時數字和圖形方式動態顯示各站點燃?xì)廨斉渥兓娜中誀顩r。

圖1 各場站預覽

· 工藝監控

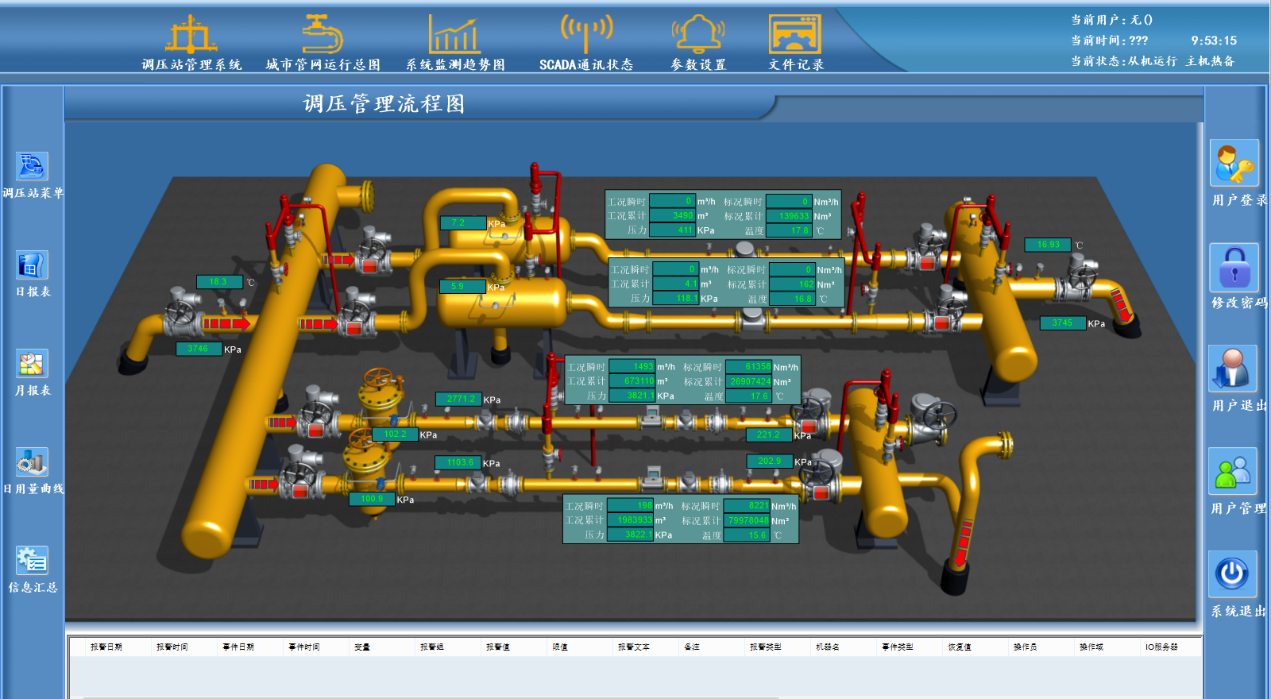

工藝畫面包括門站、調壓站、加氣站、輸配站、大宗用戶等工藝展示，通過工藝畫面可以實時獲取場站的相關信息和設備運行情況。

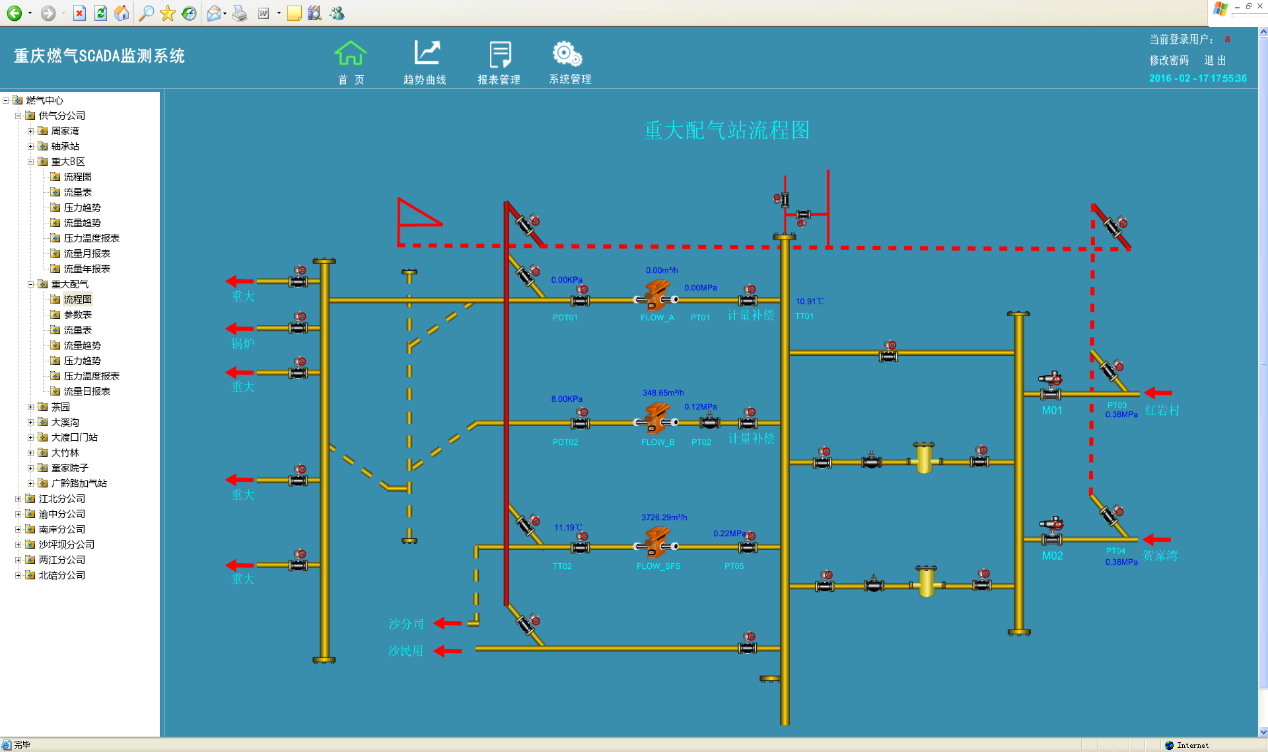

圖2工藝流程

· 報警和事件功能

- 報警管理

實時地顯示各種報警信息，使操作人員可以第一時間掌握系統參數的異常變化。根據工藝和環境，預設多種報警模式，系統自動進行條件判斷。

圖3 報警維護

- 事件記錄和查詢

系統發生重大情況（設備故障、越限報警、重要設備啟停），或者操作人員對設備的操作、參數調整等，可通過事件記錄功能記錄下相關情況。事件記錄不但包括事件信息、事件發生時的操作用戶、事件發生時間，同時還會把所有與該事件相關的數據或條件記錄到數據庫，以供日后事故追隨分析和設備運轉操作分析。

· 生產報表

可以進行日、月、年報、財務抄表的自動查詢，了解各站的運行趨勢。提高工作效率，避免人工錄入誤差。報表可進行導出和打印。

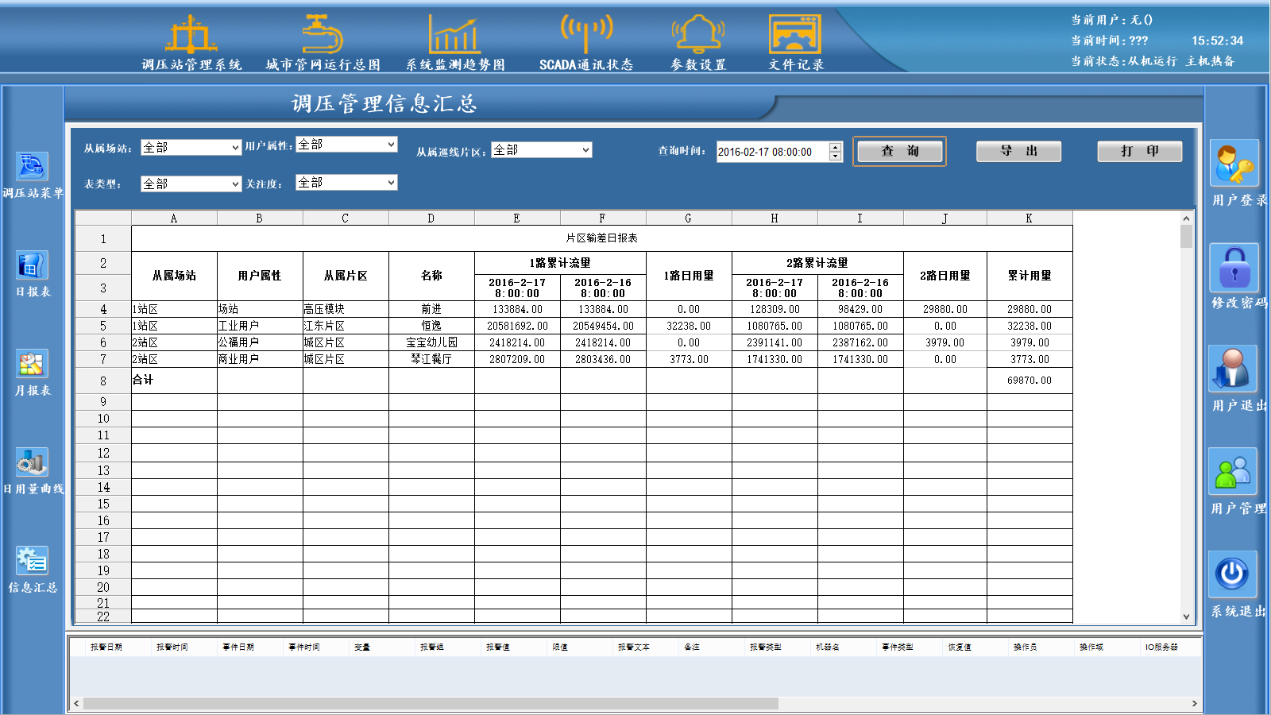

圖4 報表

· 輸差整治

自動生成片區輸差報表，確定輸差原因（計量偏差、管網泄漏、抄表率低、違規用氣等），給出對應的解決方案，降低企業損失。

圖5 輸差整治

· 負荷預測

氣象數據是影響用氣量的主要條件，結合氣象數據并配合相關算法進行供氣預測。為氣源生產計劃、管網檢修計劃和輸配調度提供依據，提高運行效率，節約能源，降低成本。

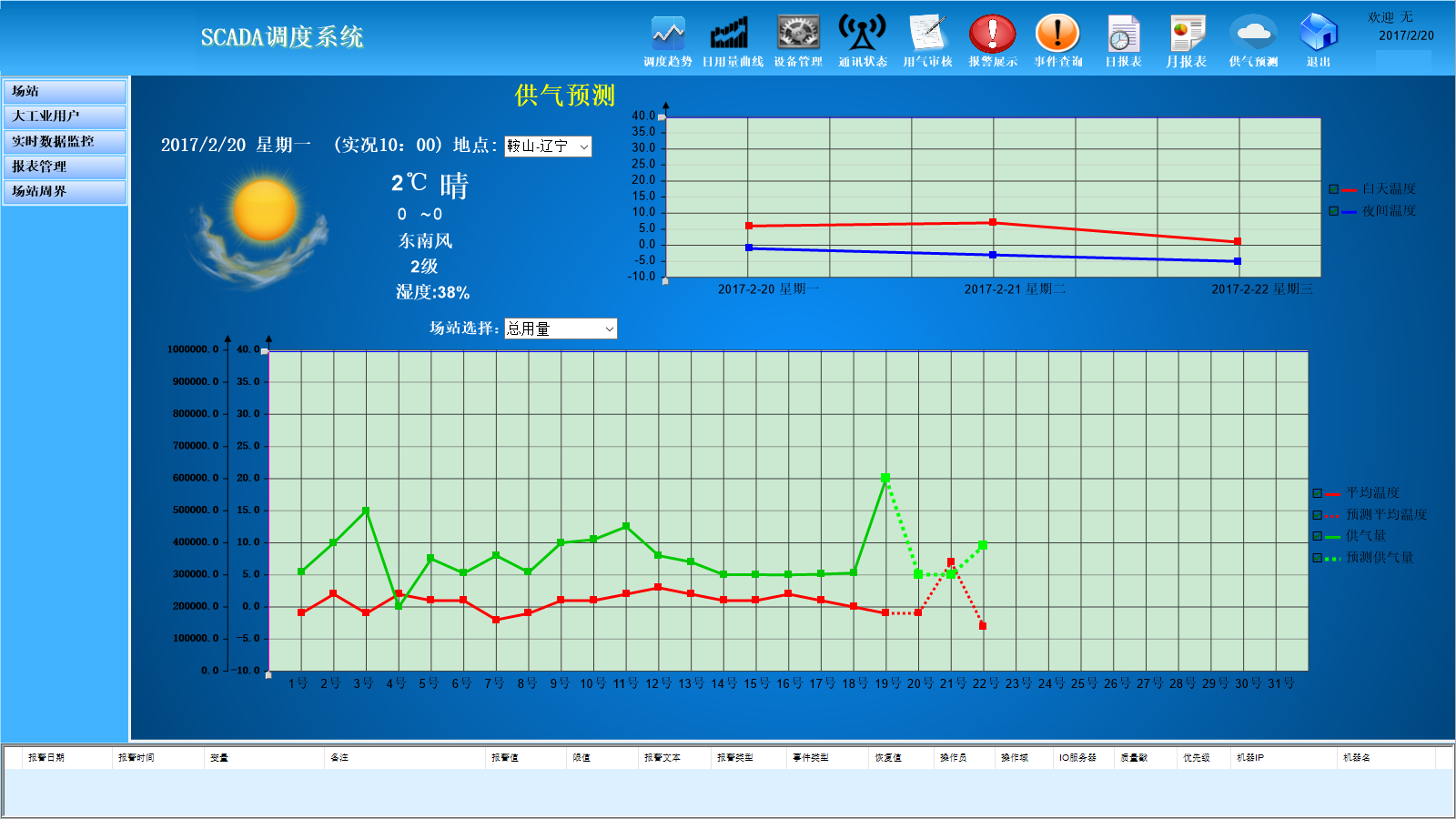

圖6 負荷預測

· 用氣申報

通過對大宗用戶用氣申報管理，達到準確制定購氣計劃的目的。每天用戶提前進行用氣申報，燃?xì)庹{(diào)度中心進行審批，批準以后存檔，可供日后查詢。

燃?xì)夤菊{(diào)度中心需要對申報用氣量進行審核，給出批復結果，發送給用戶端，作為雙方交割參考依據。

· 趨勢曲線

可進行相關參數的趨勢查詢和對比，分析結果更加直觀展示。

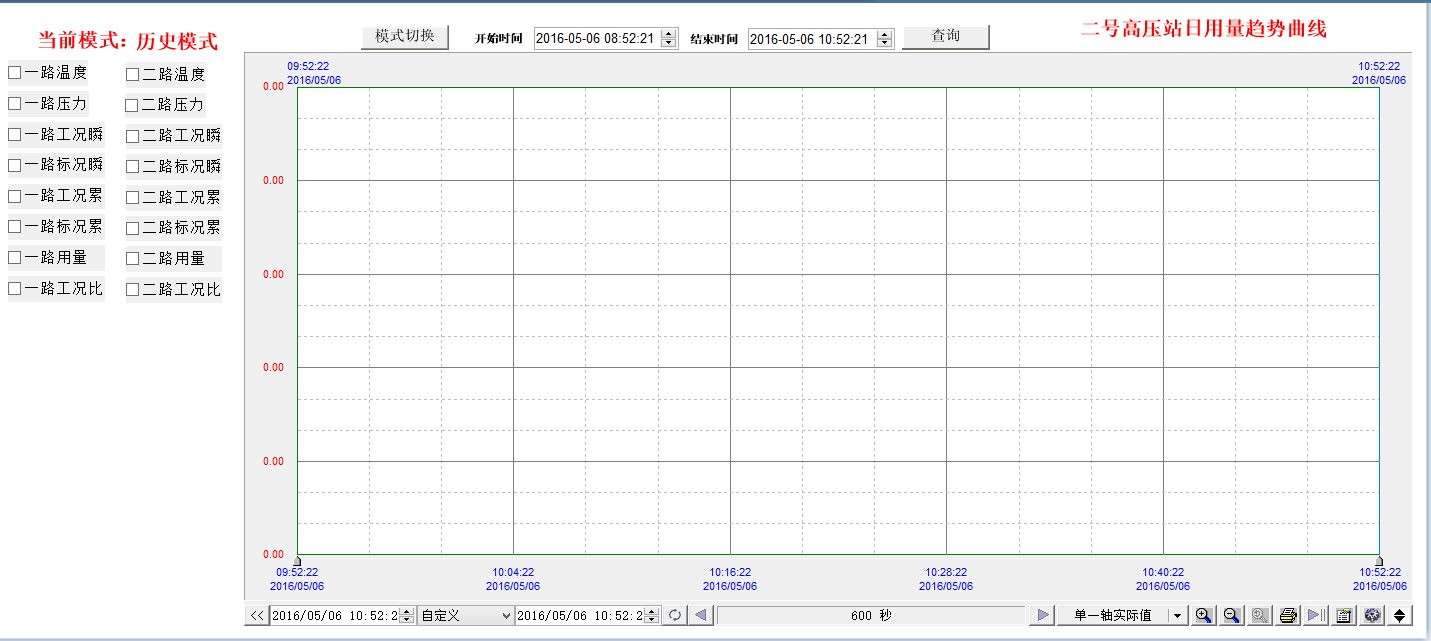

圖7 趨勢曲線

· 設備臺賬

提供RTU、流量計、攝像頭、電子圍欄設備臺賬和維護記錄查詢，支持?jǐn)?shù)據更新。可方便的進行維護，同時可對設備進行統計分析，并將分析結果進行存儲和展示。

圖8 設備臺賬

· 視頻聯動

SCADA系統可以集成視頻監控系統，實現生產和視頻統一監控。當有故障發生時，可通過視頻聯動，自動顯示調度現場畫面，進行綜合決策。同時，可以進行事故回放，根據事故節點，調取相應時刻視頻畫面。

· 電子圍欄監控

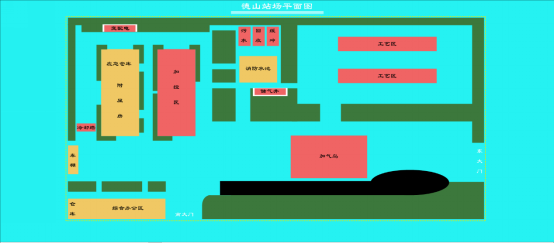

提供場站示意圖，監視場站周?chē)踩乐谷肭帧Ｒ坏┤肭智闆r發生，系統會及時進行報警，并進行報警聯動，調取畫面，提醒調度人員及時處理。

圖9 電子圍欄監控

· 安全管理

SCADA系統具備優先級和安全區等權限管理方式，可以實現報警確認和數據瀏覽等權限認證。

· 網站發布

工程無需任何轉換，即可對現場畫面進行完整發布，實現遠程IE瀏覽，方便用戶遠程實時監測現場設備運行狀態。同時提供手機客戶端，支持手機APP，實現隨時隨地瀏覽。

圖11 IE瀏覽

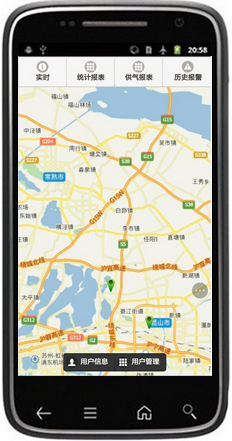

圖12手機客戶端

■ 方案總結

本系統為燃?xì)庹{(diào)度管理系統提供了完整解決方案，提高了燃?xì)庾詣?dòng)化管理程度，生產過程管理更加精細，避免了生產浪費，節約了成本。
