■ 概述

目前，冷庫從小型室內庫到大型室外庫，從高溫庫、中溫庫、低溫庫到凍結庫，從預冷冷藏庫、凍結冷藏庫、速凍庫、貯冰庫到氣調庫，其規模、功能各不相同。由于冷庫不僅起到保證產品安全、降低產品損耗、推動相應產業良性發展的作用，更能延長產品的生存周期，提高其經濟價值。因此，不同類型、不同功能冷庫的正常運行十分重要。

本解決方案將以冷庫行業為基礎，結合先進的冷庫控制工藝和實際應用需求，綜合闡述亞控組態軟件在冷庫行業的完整解決方案，以提高運行效率、降低運營成本、實現智能控制和輕松管理的目的，為冷庫的正常運行和日常管理提供有力的保障。

■ 方案亮點

- 系統異常時進行短信提醒、郵件提醒，第一時間告知工作人員系統異常情況，消除冷庫安全運行隱患。

- 通過系統的B/S架構，實現遠程實時查看運行系統狀態，真正實現冷庫系統無人值守，在保證系統安全運行的基礎上，降低企業運營成本。

- 系統試用功能及授權權限的設置保障冷庫供應方及使用方的權益，增強冷庫運行監控管理系統的應用功能。

■ 系統架構

圖1 系統方案結構圖

冷庫監控系統分為三層，即監控層、控制層、設備層。

■ 系統功能

冷庫監控SCADA系統針對食品庫、藥品庫、醫院血庫、種子庫、疫苗庫、水果庫、水產庫、冷鏈物流企業等行業，實現統一的監控管理解決方案，可以應用在冷庫后期追加溫濕度監控模塊，冷庫監控SCADA系統基本功能有實時在線記錄庫溫，自動生成溫度歷史曲線圖，打印歷史記錄、歷史數據輸出EXCEL，溫度上下限報警，短信超溫報警，短信查詢冷庫溫度，短信報警值班安排，數據庫自動備份、還原，用戶權限管理，電子地圖展示監控點、完全中文界面，根據管理樹形展開監控點，不改變系統隨時擴展系統，增加監控點，根據用戶需要系統可以單監控中心，多監控中心可選。

· 設備運行狀態顯示

系統畫面形象展示實際冷庫中的設備布局及工藝流程，實時顯示各設備的運行狀態、庫內各監測點的溫度、濕度以及溫濕度的最大值、最小值、平均值等統計值，使系統的運行狀態、工作模式和設備工作狀態一目了然。

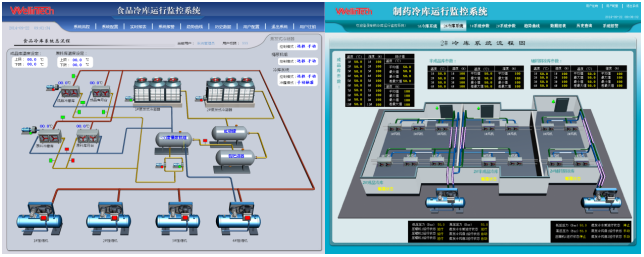

圖2 設備布局及工藝流程

· 運行參數設定

冷庫系統具有調溫功能，才能適應市場需求，使冷庫的利用率達到最大化。

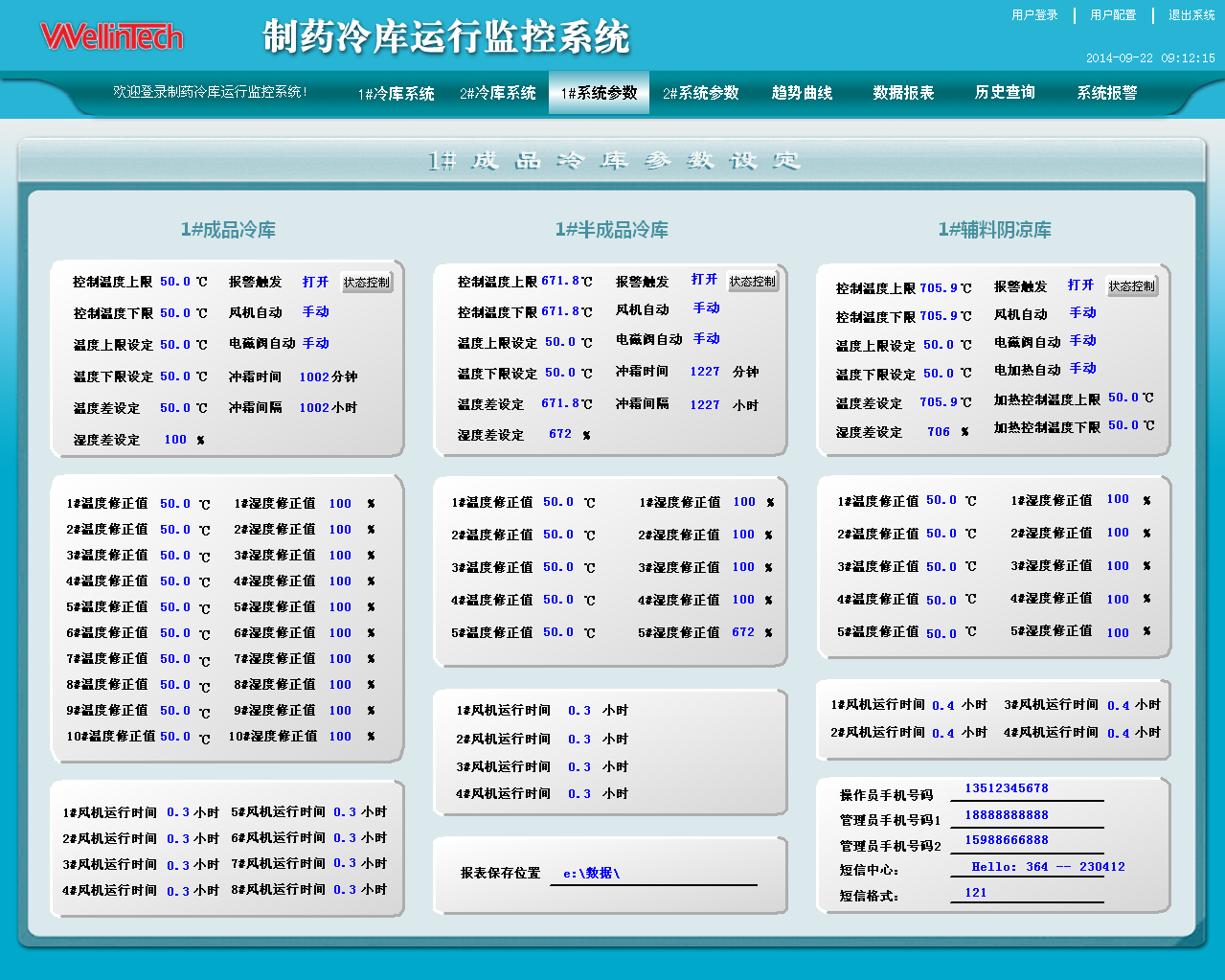

圖3 運行參數設置

· 報警功能

冷庫系統具備溫度、濕度等參數高低限自動報警功能，能進行實時報警提示，自動彈出報警畫面，聲音報警通知，遠程信息報警通知提示，并能夠對歷史報警信息進行存儲，以方便進行查詢和打印。可以在系統運行過程中查看和修改各系統變量的報警參數。

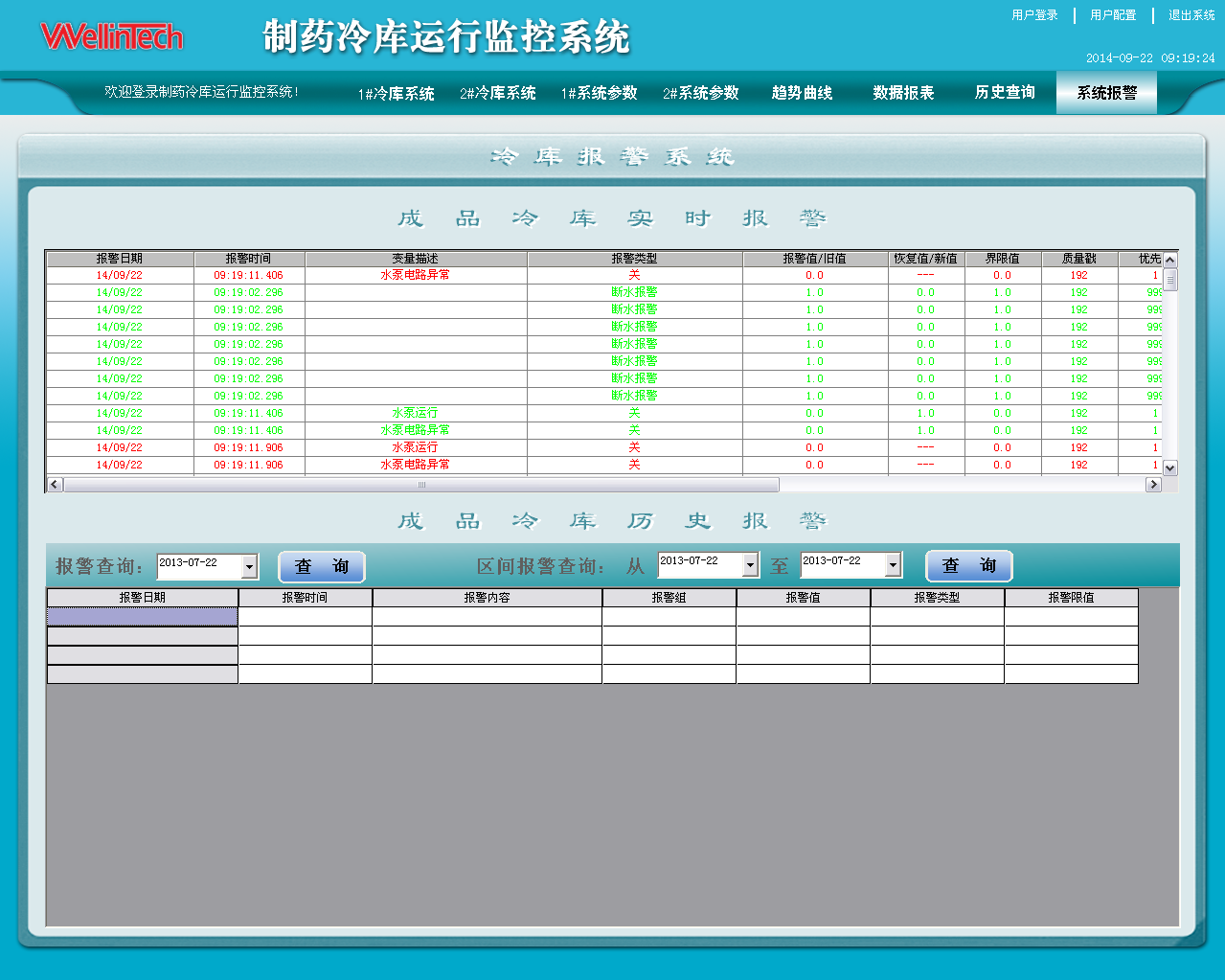

圖4 報警顯示及查詢

· 短信和郵件提醒功能

冷庫系統一旦出現故障，對冷庫中的產品將產生不可逆轉的損失，因此，系統設備故障或運行異常時，需要第一時間通知系統管理員和操作人員，以便及時處理問題。

· 數據展示功能

冷庫運行監控管理系統可根據需要，生成實時報表、時報、日報、月報等，數據還可以趨勢曲線的形式展現，并具有定時打印和隨機打印的功能。

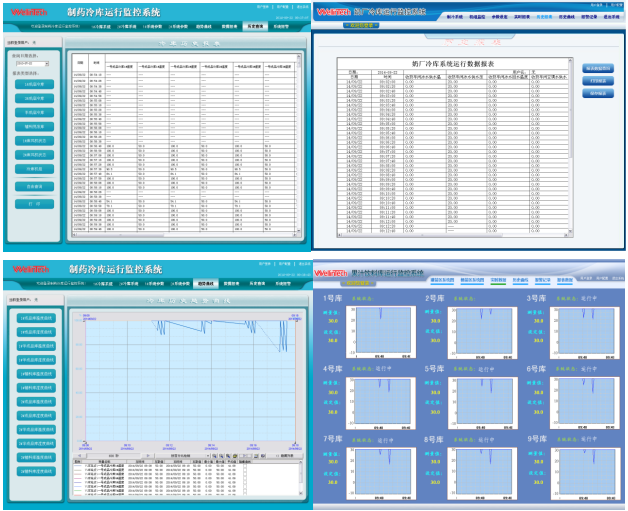

圖5數據展示

· Web發布

通過軟件的WEB發布功能，系統用戶可以在Internet網絡或局域網中隨時隨地實現冷庫系統的遠程監控，確保系統正常運行。

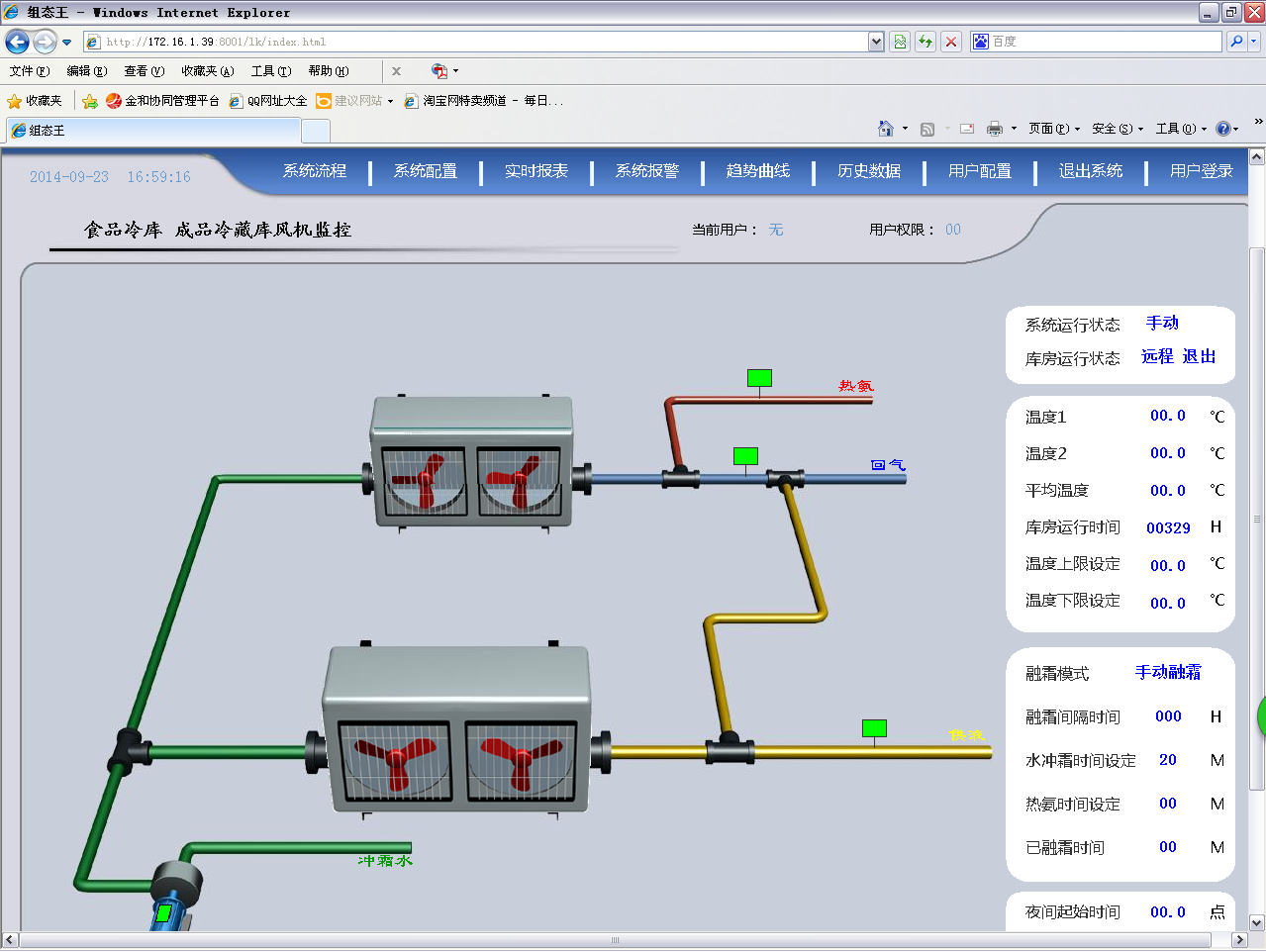

圖6Web瀏覽

· 系統授權

冷庫系統建設交付后，系統需要試運行一段時間，以確保系統的穩定性。為了保障冷庫系統的供應方及使用方的權益，增加系統授權功能。系統穩定運行后，使用方可以從供應方處獲取授權碼，以保證系統的長時間運行，且供應方的利益不受損。

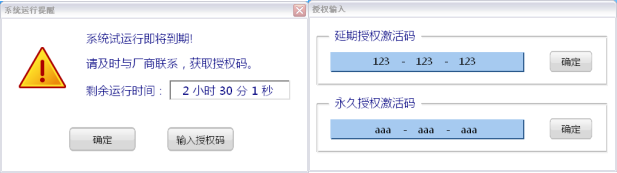

圖7 系統運行授權

■ 方案總結

該方案實施的冷庫運行監控管理系統對供應商來講，將大幅縮減運行系統的開發周期，降低工作量，提供工作效率，對系統的使用者來講，其完善的人機交互、穩定的系統運行不僅滿足現場的實際需求，更為冷庫企業提升冷庫自動化程度，降低運營成本，為冷庫的無人值守奠定了基礎。
