■ 概述

隨著我國城鎮化速度的加快，國家對于環保力度的加大以及人民群眾用水安全意識的提高，全國的水處理項目越來越多，各大水務公司在政策利好和水務市場藍海下規模不斷擴大、體量不斷增大，但是趨于穩定，技術并購和資源整合成為行業市場主流，業務資源變現的精耕細作成為行業新常態。

■ 面臨的問題

如何降低生產運營成本對于各大水務公司、提高資產收益，在保障出水達標的核心目標下，如何實現節能降耗就成為效益提升的關鍵。水處理業務中能耗支出占水廠生產成本的50%以上，而污水處理核心三大系統：提升系統、曝氣系統、污泥脫水系統的電能消耗占整個能耗的70%~80%，所以針對節能降耗是水廠成本管理的重點，因此建設能效管理系統意義重大、三大系統能效管理也成為節能降耗的重要抓手。

開發一套以水處理為主（污水處理）的，以實時數據為基礎的能效管理解決方案產品，提供可組態配置化功能和一系列能效管理功能，為企業對水處理能效總覽、能耗監測、三大系統能效分析、能效成本分析、班組績效分析等，提供信息化手段，為企業了解用能情況、發現用能漏洞，利用節能空間實現節能降耗的目的提供支持。

■ 系統功能簡介

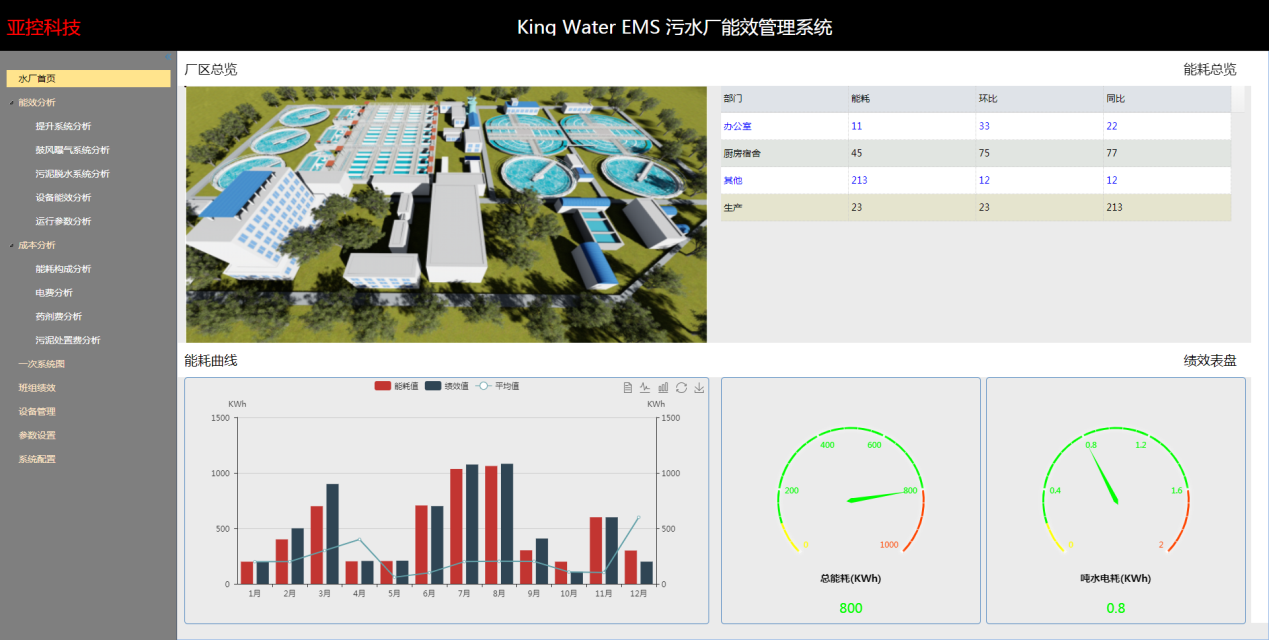

· 首頁

此界面為系統首頁，包括廠區視頻監視，各個部門年耗電量信息，以及同比環比耗電量。

總能耗各個月的能耗值與計劃值對比，以及年度評價噸水電耗

- 能效分析

本功能為三大系統能效分析、以及設備分析

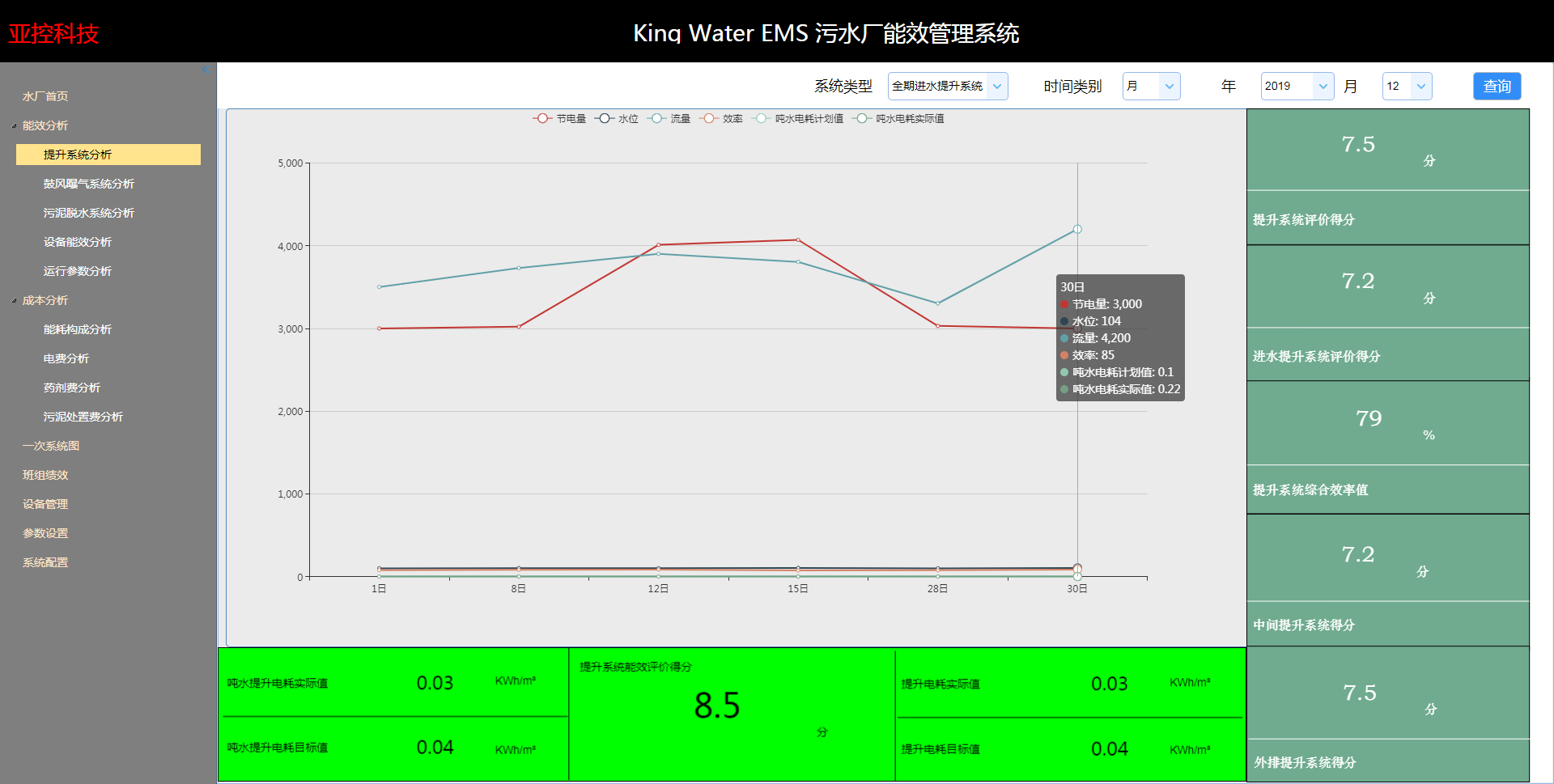

- 提升系統分析

從設備列表（進水提升系統、外回流系統、中間提升系統、外排系統）中選擇某一提升系統或水泵，顯示本系統或水泵能效狀況及能效分析：

系統能效狀況：能效評價得分。以系統效率和噸水提升1米電耗（應該是噸水電耗）為評價指標。

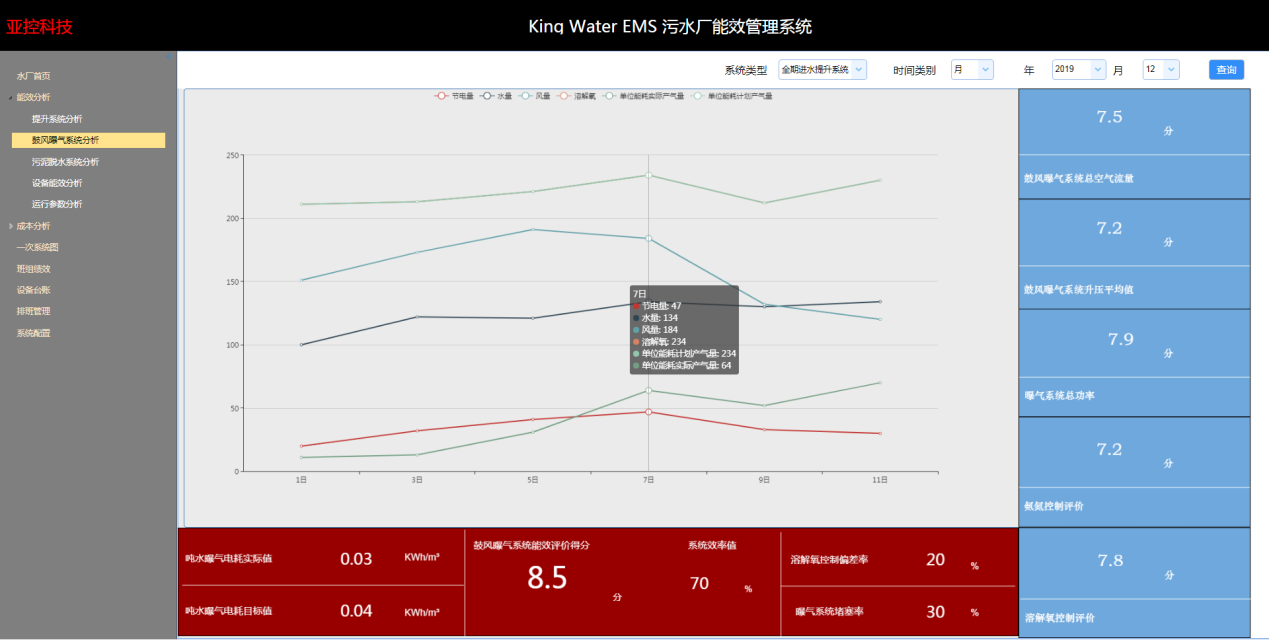

- 鼓風曝氣系統分析

從設備列表中選擇某一鼓風系統，顯示本系統能效狀況及能效分析：

系統能效狀況：能效評價得分。以鼓風機效率為評價指標。

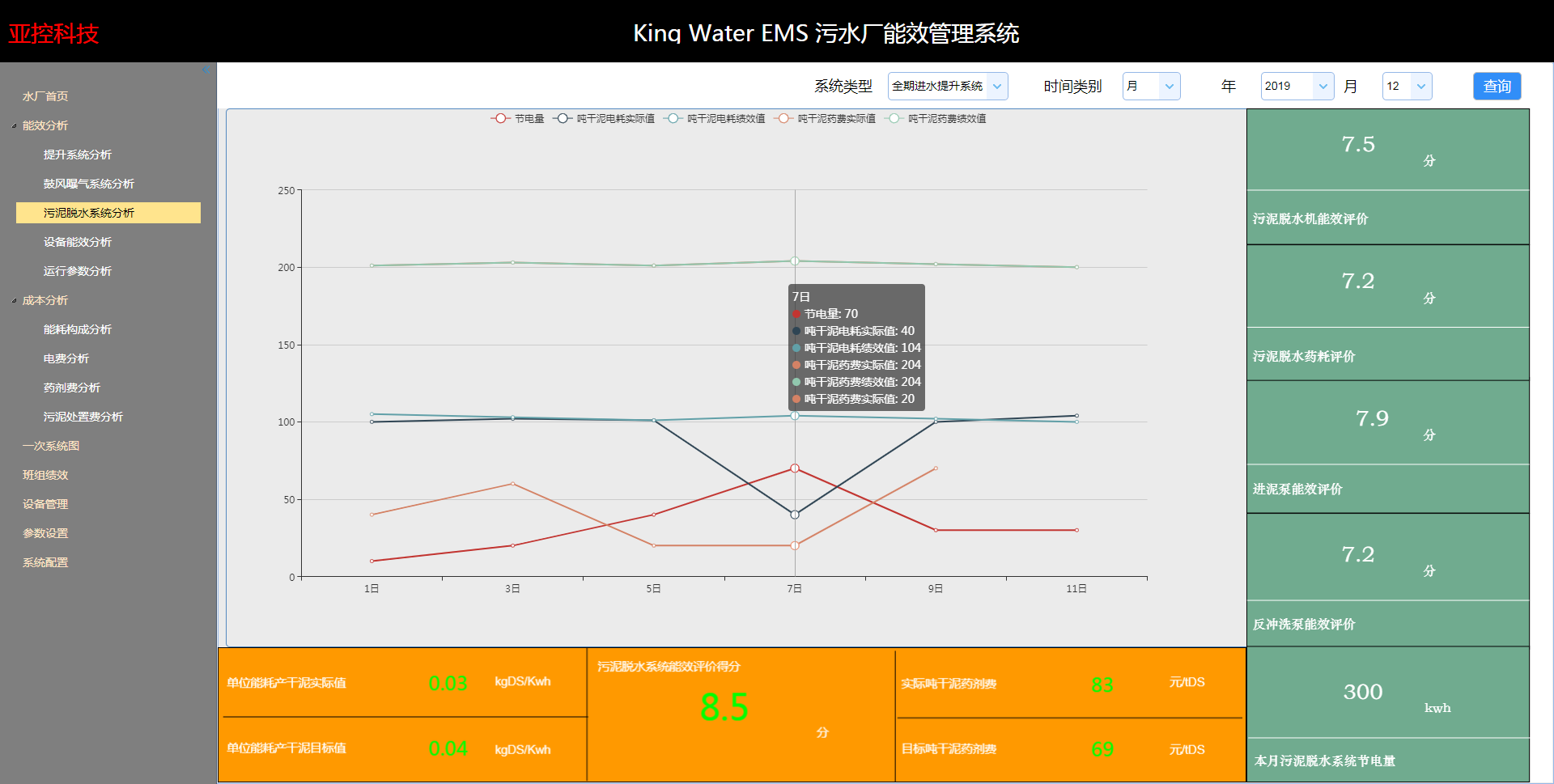

- 污泥脫水系統分析

從設備列表中選擇某一鼓風系統，顯示本系統能效狀況及能效分析：

系統能效狀況：能效評價得分。以污泥脫水系統效率為評價指標。

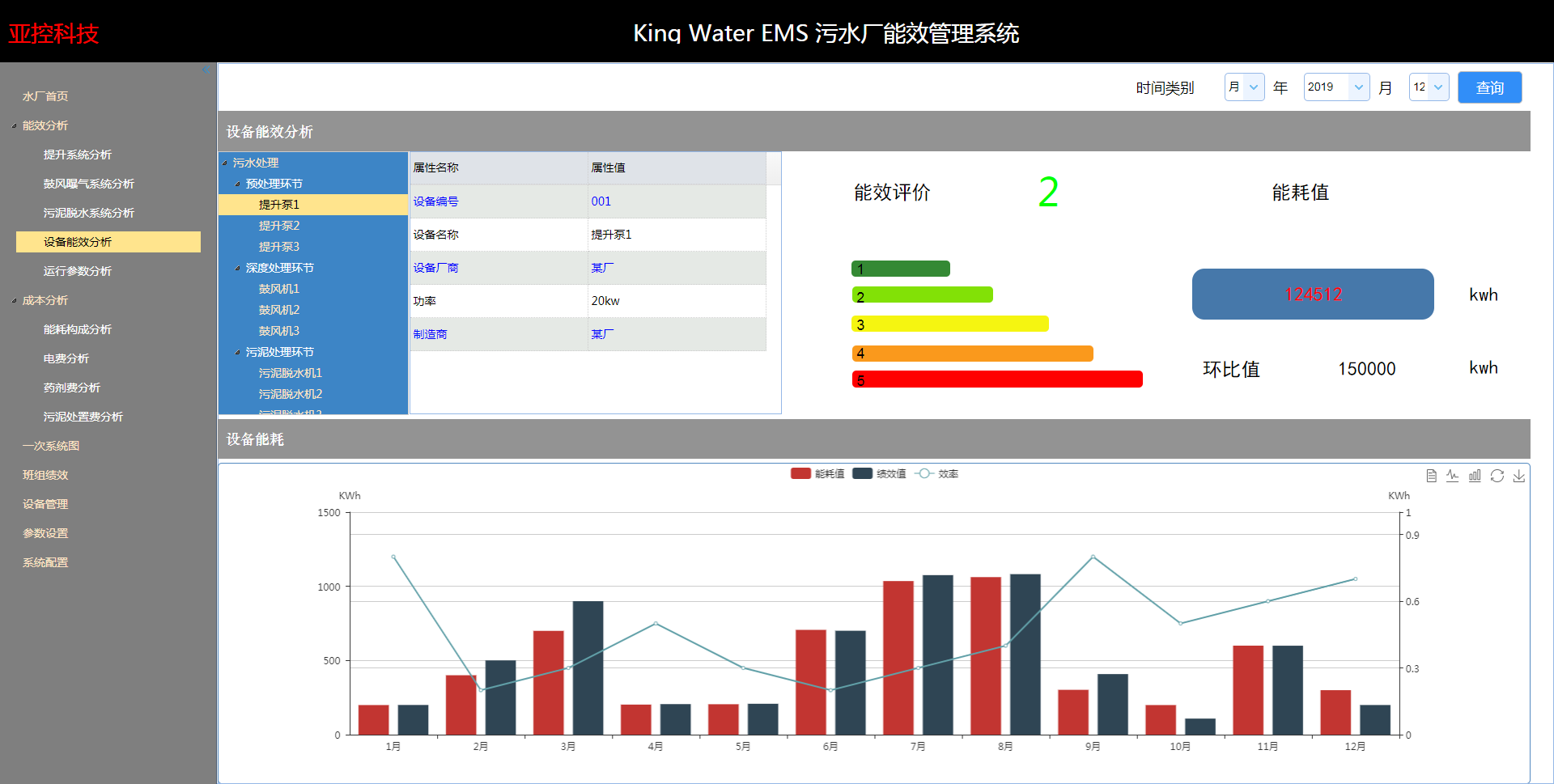

- 設備能效分析

在設備樹菜單選取某一設備，顯示本設備的能效信息。

設備屬性、能效評價等級、能耗值、環比值。

- 成本分析

成本分析能夠直觀的反應水廠能耗構成，以及各個系統的耗能情況。

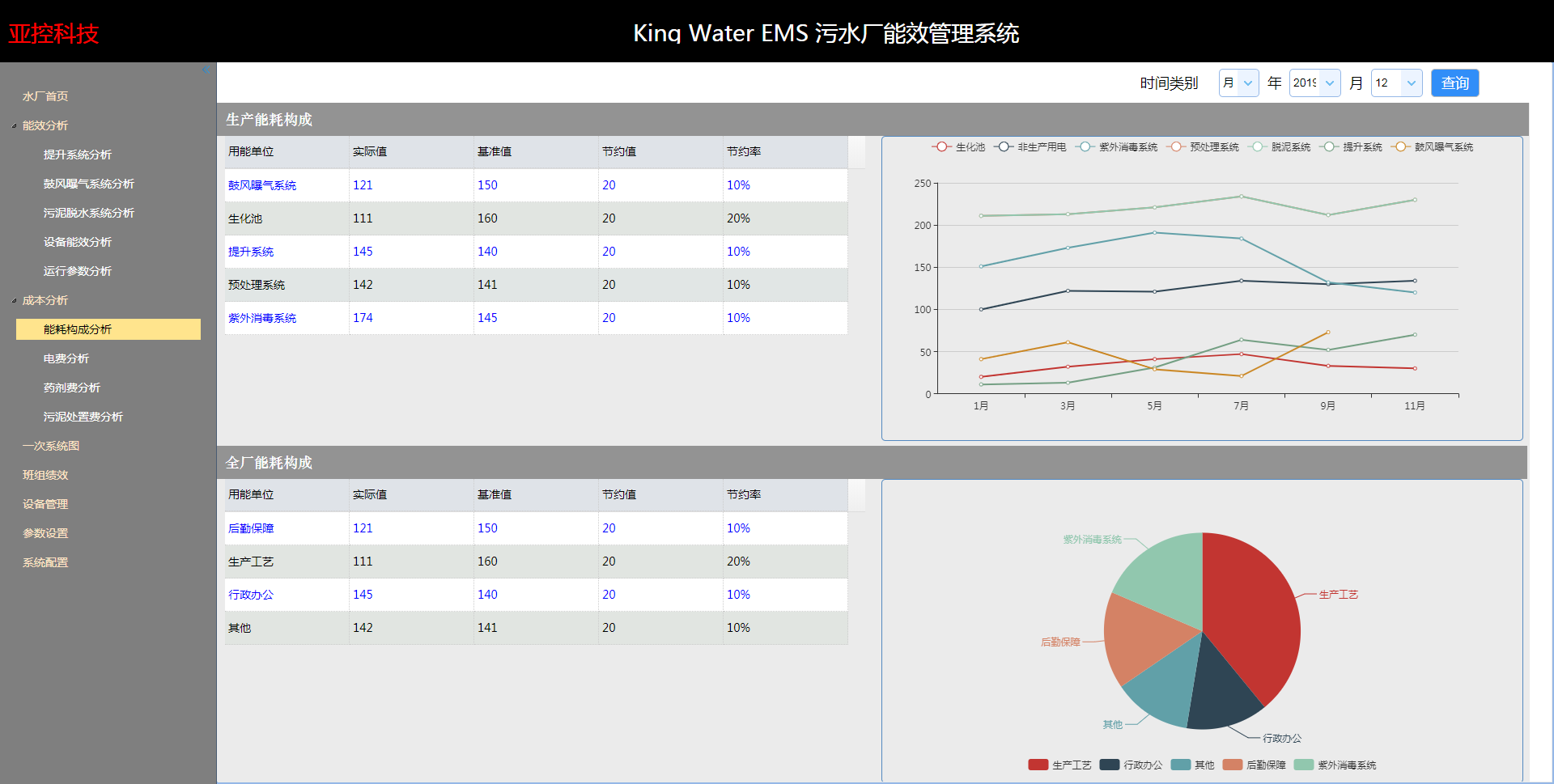

- 能耗構成分析

分為生產能構成分析以及全廠能耗構成分析。

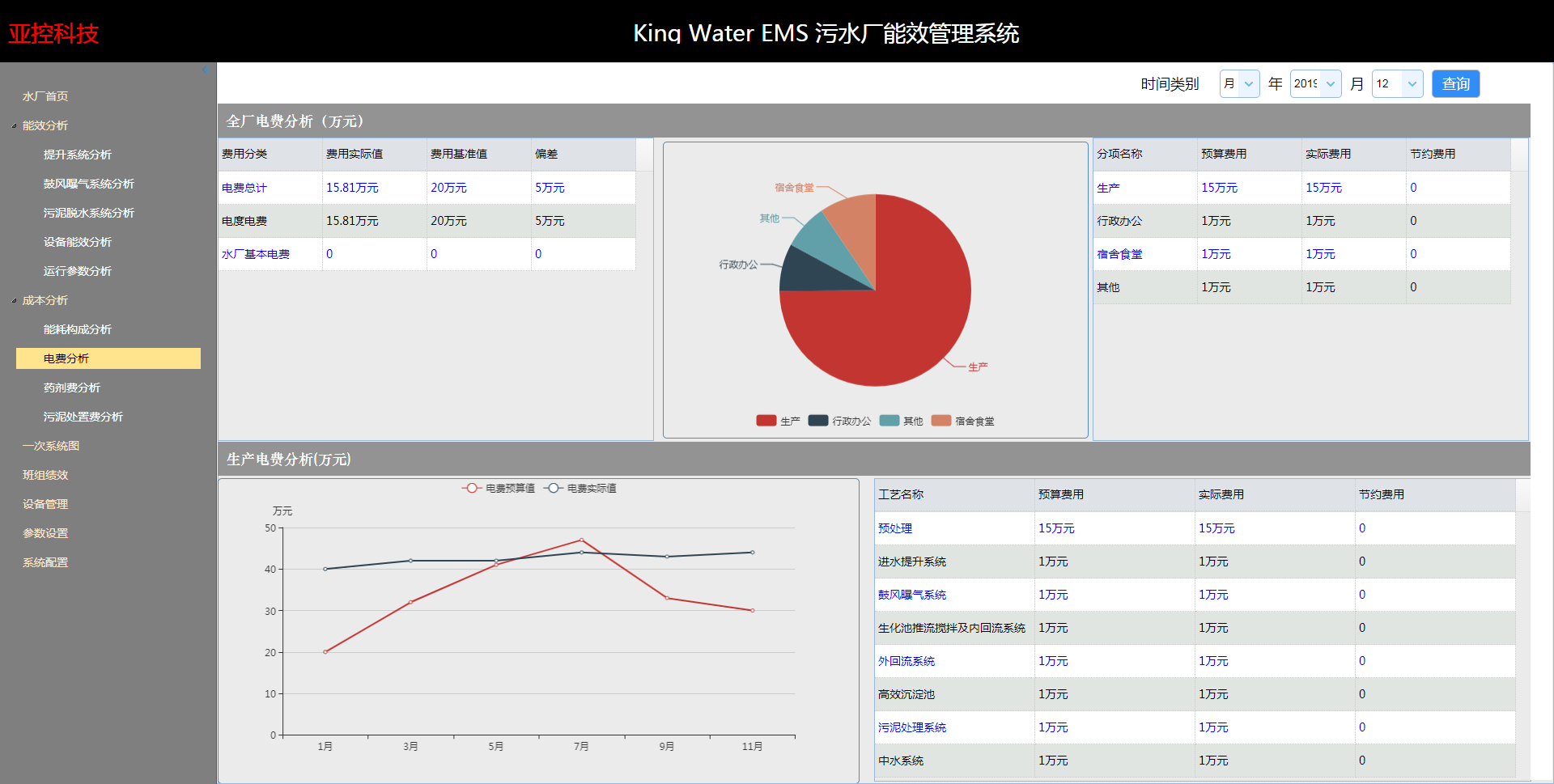

- 電費分析

全廠電費分析：分為基本電費、電度電費、總電費，顯示電費值和計劃值以及節電量值。

費用曲線：顯示如下曲線，全年電費預算值，當前實際電費。

全廠節約電費構成：生產、化驗辦公、廚房宿舍、照明、其它的節約電費占比餅圖；

生產節約電費構成：生產各工藝節約占比表。

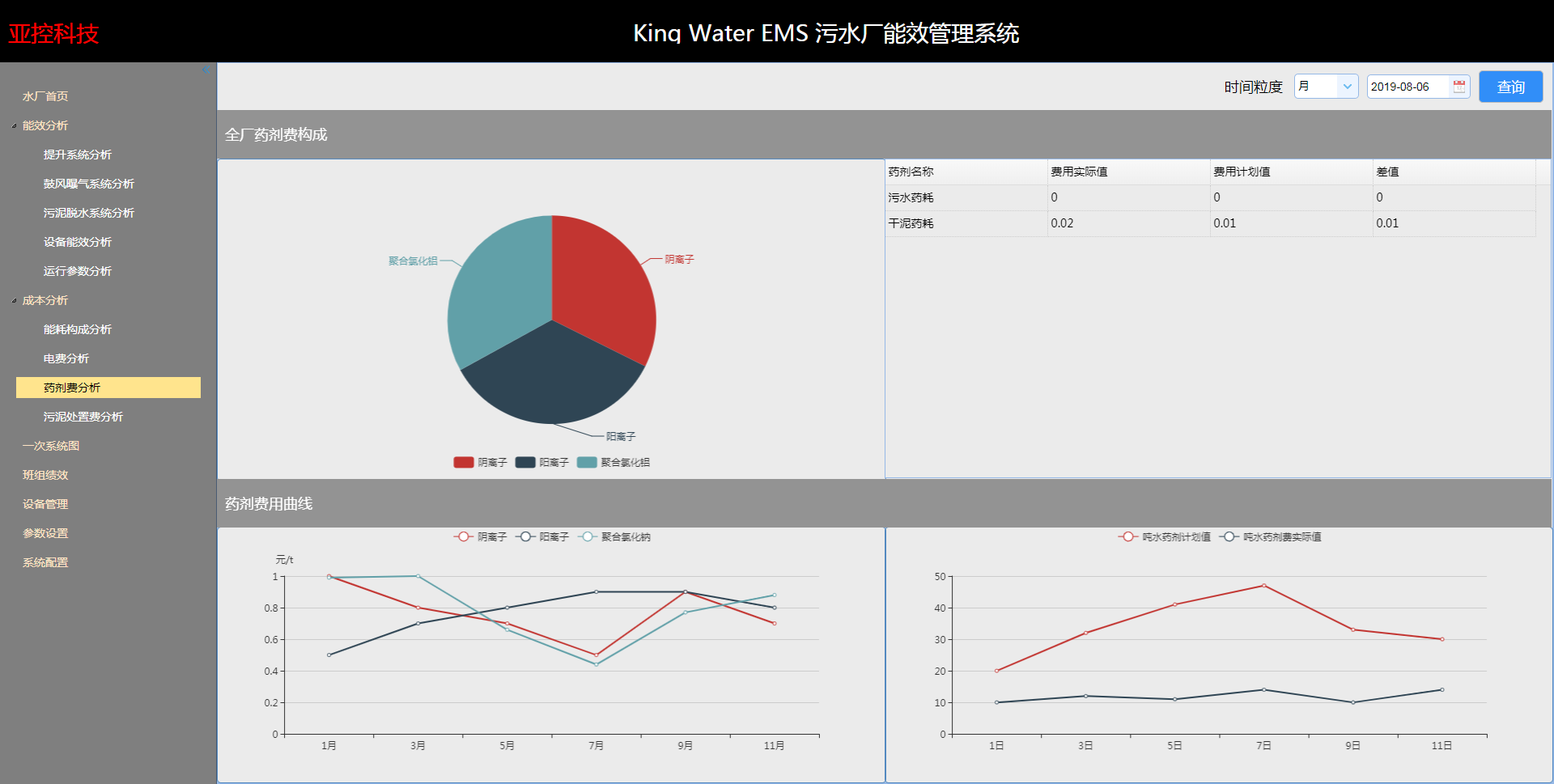

- 藥劑費分析

藥劑費分為：全廠藥劑費構成、藥劑費用曲線

全廠藥劑費構成：各個藥劑費用占比餅圖、藥劑費實際值、計劃值以及偏差值。

曲線：各個藥劑費用曲線對比圖。噸水藥劑費用曲線。

- 一次系統圖

高壓和低壓一次系統圖：顯示智能電表和自控系統測量電量等數據。

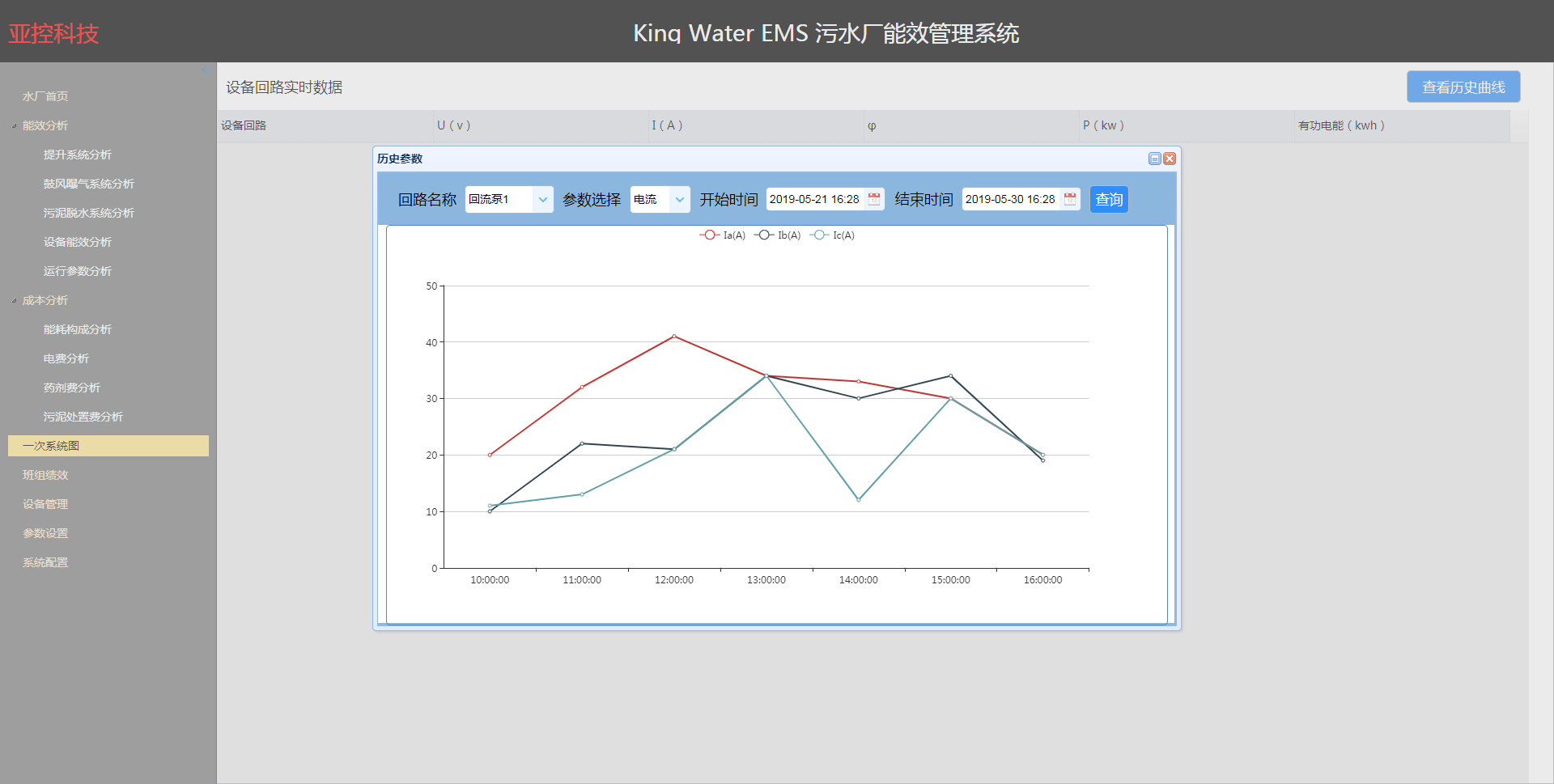

點擊【查詢歷史數據】彈出歷史數據查詢頁面，可查詢?nèi)我粋€用電回路的電參數曲線。

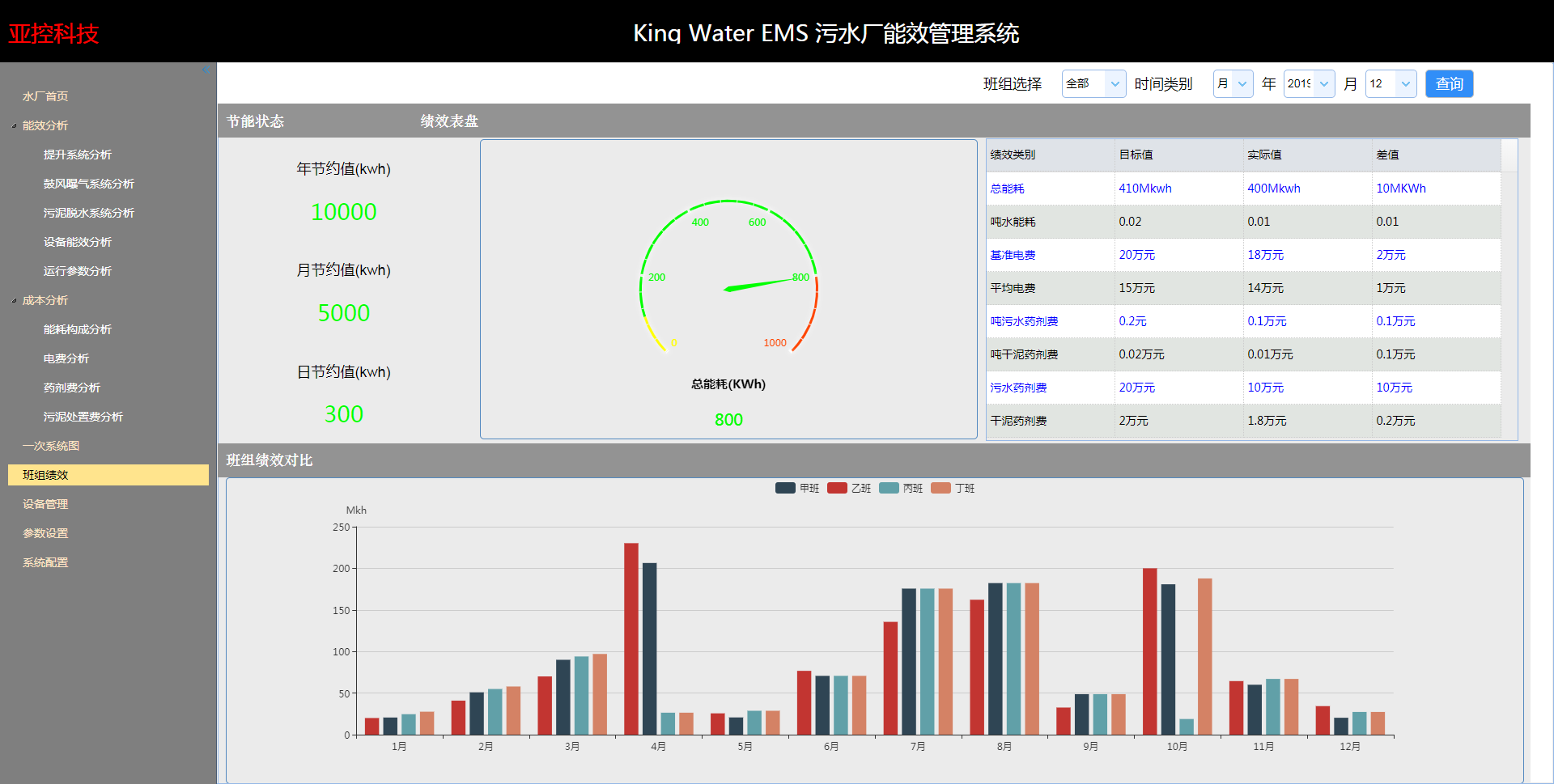

- 班組績效

1、班組列表及節能降耗值動態顯示：

在班組列表中選擇某班組，則動態顯示選定班組的本日節能值、本月節能值、本年節能值。

2、按照查詢時間及績效指標儀表盤、曲線對比圖顯示：

查詢績效指標和時間：節約能耗、節約藥劑費、噸水電耗、噸水藥劑費、噸干泥電耗、噸干泥藥耗（PAM）、噸干泥藥費等。

儀表盤顯示查詢績效指標對應的目標值和實際值；在列表中顯示查詢績效指標的目標值、實際值、差值和績效值。

曲線對比圖：顯示各班組的績效指標對比曲線圖（各月目標值和實際節能值）

3、班組績效統計表：各班組本月、本年節約電費；各班組本月、本年節約藥費；本月、本年節約藥劑費；

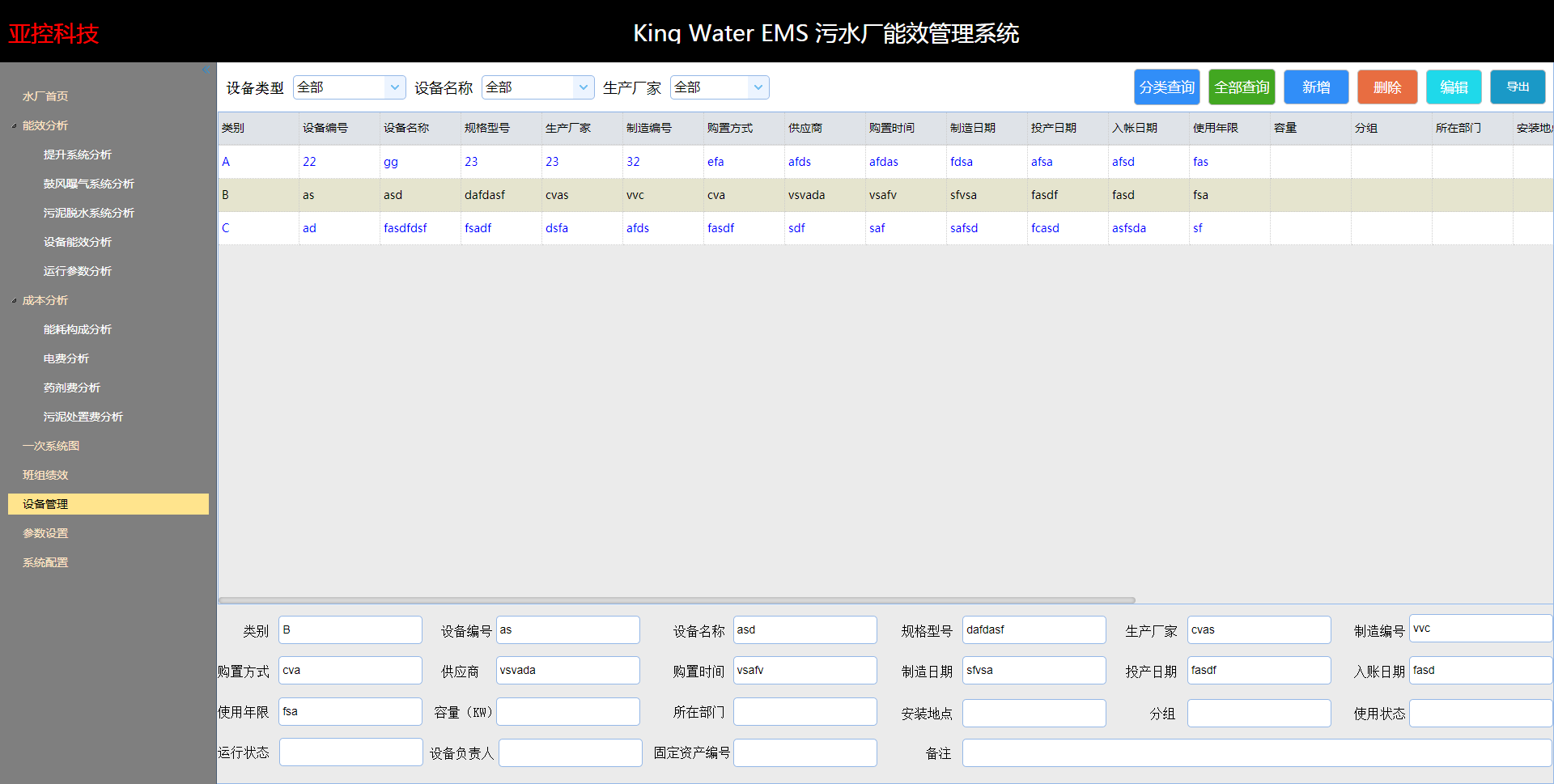

- 設備臺賬

設備的增加、刪除、修改、查詢。反應設備的基本情況。

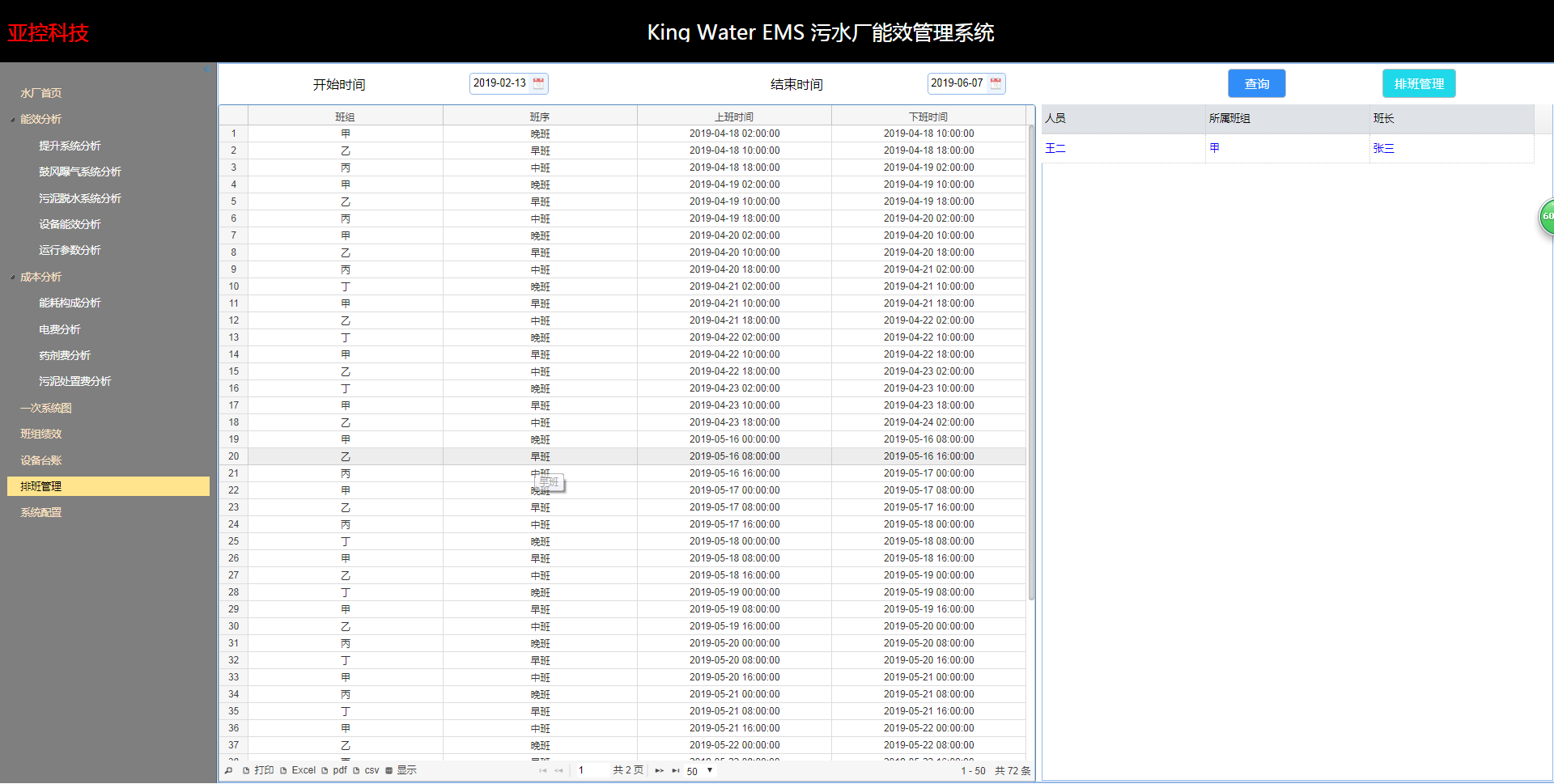

- 排班管理

對人員進行班組編排，實現輪班制度。

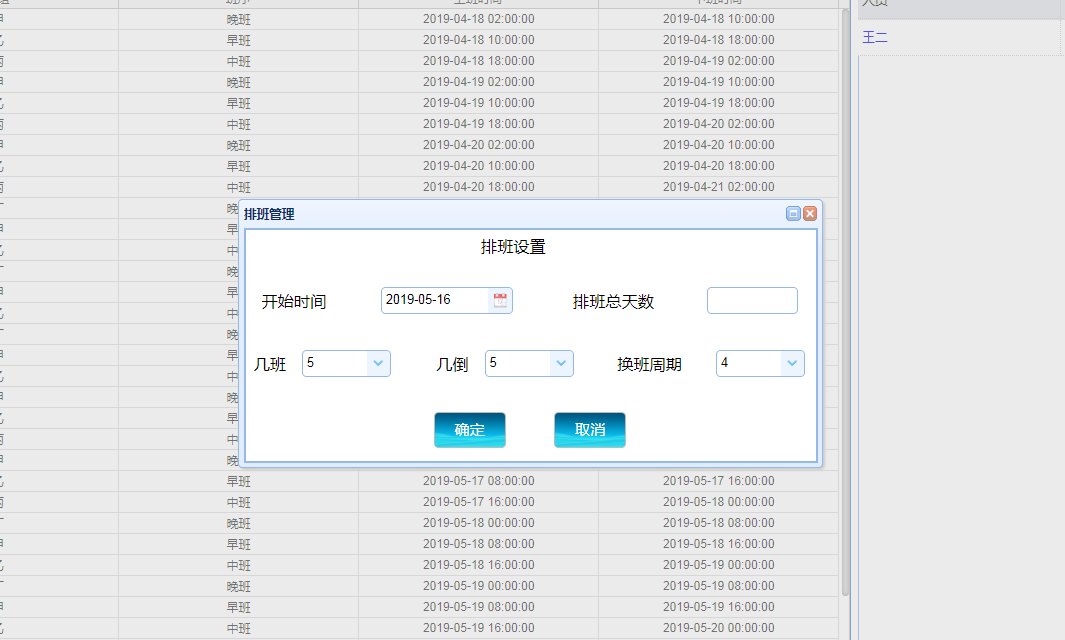

點擊排班管理，可進行一段時間的排班設置。輸入開始時間，天數、幾班幾倒、換班周期，系統自動排班。

- 基礎數據設置

1、計劃數據，計劃數據包括噸水電耗、計劃用電量、計劃產水量等信息，這些是水廠統一定制，數據由其他系統傳送而來。

2、設備基本數據，這類數據不變化，設定好存入數據庫取用即可。

■ 項目總結

本項目通過對生產過程中各環節能耗數據的在線采集，完成對全廠及各工序（車間、班組）的能效水平、主要用能設備的經濟運行狀態的監測、分析，落實了能效分區責任制管理，激勵了全員節能降耗積極性。

對關鍵設備（三大系統）分析了經濟運行及能效評價。對提升輸送系統、鼓風曝氣系統、污泥脫水系統等主要用能設備（系統）的經濟運行狀態的監測、分析，幫助值班運行人員監視控制能耗系統運行效率和能耗，并合理控制工藝運行參數，實現水質達標和節能降耗措施落地。

通過能效績效指標設置、指標分析對比和考核，激勵了班組節能降耗積極性，有效降低了能耗成本。同時解決了不同運行班組能力水平不一的問題，從而達到運行操作規范統一。

此外，對成本進行直觀的分析，清晰的反映出節能點，方便管理者針對該節能點進行改革管理機制，提高生產能力，從而降低能耗，提高收益。

污水廠的能效管理系統，處于需求興起的階段。行業內領先的企業均在或準備開展“智慧水廠”的建設，而能效管理系統，是智慧水廠建設的必備子項。對于不全面建設智慧水廠的污水企業，也有意單獨建設能效管理系統，以建立起能效分析系統，通過管理提升效率，降低成本。

預計每年能效管理系統的項目機會在20個以上，隨著行業擴展，每年的機會會逐步增加，競爭力非常大。
