一、項目概況

上海白龍港污水處理廠位于浦東新區合慶鄉東側長江岸邊，該處已建白龍港預處理廠，新廠擴建位于預處理廠北側長江邊，白龍港污水處理廠二期工程總投資22億元人民幣，規模為172萬m3/d,服務面積271.7km2，人口355.76萬，白龍港污水廠近期處理水量為120萬m3/d,遠期處理水量為210萬m3/d。該工程被住房和城鄉建設部列為全國環保示范工程。

白龍港污水處理廠二期項目規模較大，建成后將成為中國規模最大、亞洲領先的污水處理廠，排放水質可達到國家二級排放標準。而且要整合一期的系統，工程點數多達16000點以上，報警點多達5000點、需要保存歷史數據的監測點也多達8000點以上，對監控系統的數據采集的實時性和存儲能力有較高的要求。

二、項目特色

• 數據源豐富

• 數據量大

• 數據緩存

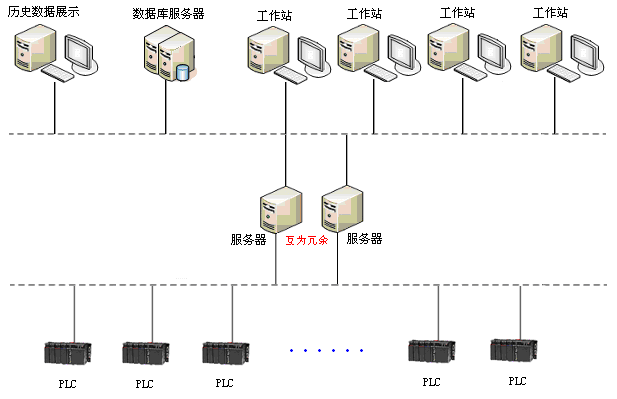

三、系統架構

整個系統按功能劃分為采集系統（King IOServer）、數據存儲系統（King Historian）和客戶端監控系統（King Client）三大部分。

• King IOServer：主要負責與現場的PLC進行數據交互，確保數據準確及時的被采集，確保控制命令準確無誤的被傳送到PLC中，以確保整個控制過程的正常實施。

• King Historian：主要負責向客戶端提供實時數據和歷史數據存儲壓縮，并還要及時的響應客戶端的數據查詢等要求。

• King Client：以圖形化的方式控制及監視水廠的各種工況，為操作人員提供友好人機界面，同時通過Internet/Intranet，實現對控制系統的一定權限內的查詢和控制。

四、系統功能

• 強大的系統兼容性：白龍港污水處理廠數據源種類多、包括16個AB PLC以及原上位機組態系統RS VIEW以及現場各類儀器儀表。

• 長久高效的歷史存儲：白龍港污水處理廠項目規模較大，工程點數多達16000點以上，報警點多達5000點、需要保存歷史數據的監測點也多達8000點以上。

• 數據緩存機制：網絡發生異常，數據將會緩存在本地磁盤中，當網絡重新恢復后，緩存數據重新被傳送，以保證工業實時數據庫中數據始終是連續完整性。

• 工藝流程完美展現：3D視角工藝流程圖、實現污水生產工藝過程現場的逼真還原展現。

• 歷史數據趨勢/報表：實現歷史趨勢分析與完整的數據追憶，為工藝改進提供大數據支持。

五、項目總結

截至到2012年，項目穩定運行一年多時間時間里，工業庫中存儲的歷史數據已達幾億條記錄。查詢測試：使用歷史曲線控件查詢16個瞬時流量歷史數據，查詢時間范圍為半年，返回記錄條數為800多萬條，耗時不到兩分鐘（其中包括：數據庫響應時間+網絡傳輸時間+磁盤響應時間）。

通過所存儲的歷史數據，可以方便的統計出生產運營中所消耗的電量、藥量成本，生成生產運營日、月、年報表。通過設備對啟停、累計運行時間、故障次數的分析，可以方便的進行設備維護和故障分析，提高了設備的工作效率和利用率。
