一、項目概況

依據2008年9月國家發改委批復的《山西省萬家寨引黃入晉北干線可行性研究報告》，引黃入晉北干線工程建設正式開始。2009年6月，北干線工程調節水庫之一的墻框堡水庫正式動工興建。墻框堡水庫庫容約210萬立方米，黃河水引入大同后先注存入墻框堡水庫。作為北干線工程重中之重的黃河給水工程凈化水廠從2010年4月正式開工建設，建成后的水廠日供水能力為40×104m3/d。這40萬立方米水不僅能夠緩解大同市的用水緊缺局面、保護地下水資源，更為重要的是可以基本滿足大同市經濟發展和人民生活用水需求。

二、項目特色

• 對實測數據及狀態進行直觀逼真的展示，對已發生的故障實現直觀的事故追憶。

• 為保證數據完整性，實現基于實時數據、歷史數據、報警數據的冗余功能，以及網絡異常時數據緩存機制。

• 以存儲的長期、大量歷史數據為依據，實現專業的優化計算與分析。

• 提供多種開放性接口，便于其它第三方系統調用數據，進行相關分析。

三、系統架構

系統軟件架構圖

監控層的兩臺數據采集服務器安裝I/O Server和KingSCADA3.1軟件。兩臺服務器互為冗余，雙機熱備。另設2臺操作員站計算機，用于值班人員的操作界面。

數據存儲分析層的兩臺服務器安裝KingHistorian工業數據庫軟件實現整個系統數據匯總與存儲功能，為管理人員提供數據平臺，能夠?qū)崟r(shí)記錄所有的工藝數據、設備數據、工藝運行參數、設備運行參數等數據；該軟件中含有計算故障預警KingCalculation、KingGraphic 、KingA&E等外圍組件，能夠?qū)Υ鎯?chǔ)的海量數據的快速分析處理，對于常規的計算可以按照設定算法和周期自動完成，并且可以隨時按需查詢調用計算結果。

系統部署一臺Web服務器，實現Web發布功能。使管理層人員通過IE瀏覽器就可以監控現場設備與查看相關生產報表。管理層所有具有權限的計算機均可以通過Web方式訪問現場實時數據，現場實時趨勢、報表、歷史趨勢等，對于具有較高權限的計算機在必要時可對現場設備進行控制。

四、系統功能

權限管理：系統提供分級的用戶進入密碼系統，支持多安全級別和多安全區；

基本數據處理：通過采集數據對全廠的工藝流程、各工藝設備的實時運行工況，加藥、過程控制的運行趨勢，各環節的水質參數和過程參數等生產數據進行實時顯示。

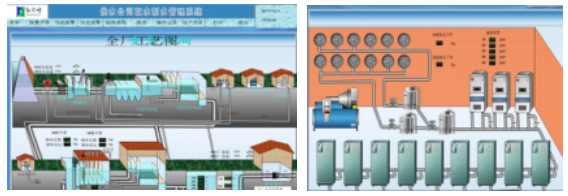

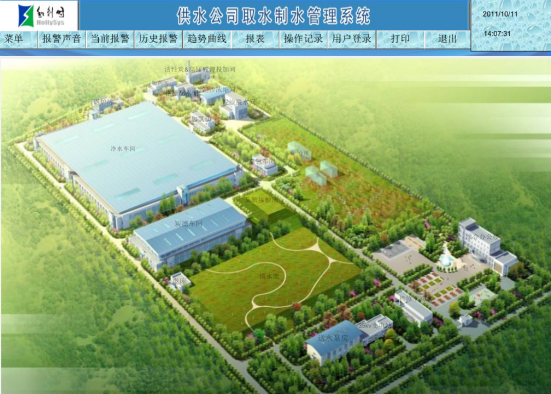

工藝流程顯示：通過詳盡而動態的畫面對全廠的工藝流程布局等進行直觀的顯示。

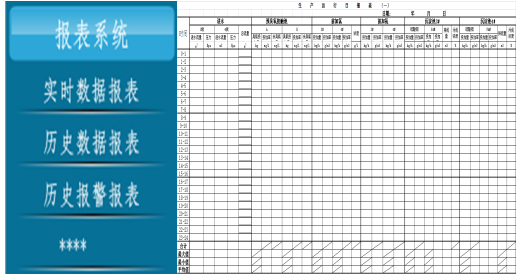

報表記錄: 生產管理中最重要的數據展現形式就是各種報表，本項目將生產過程中經常用到的報表做成一套完善的報表系統。

趨勢/曲線記錄: 用戶可根據歷史趨勢查看過程參數的所有數據，趨勢記錄包括有主要設備運行趨勢以及水質參數運行趨勢。

報警事件記錄: 系統報警事件記錄不只單純的記錄報警事件數據的信息，同時會把所有與該報警事件所有相關的數據、條件記錄到數據庫，以供事故追溯、設備運轉操作分析。

五、項目總結

監控軟件KingSCADA提供了豐富的簡捷、易用的配置界面，提供大量的圖形元素和圖庫精靈，完美的實現了對現場工況的展示，軟件的功能性和可用性有了很大的提高，對實時監控工廠的運行起到了重要的作用。

工業數據庫軟件KingHistorian能夠很好的滿足了廠內全部工藝數據、全部設備運行數據、設備操作數據、設備運行參數工況數據的實時記錄要求，其海量歷史數據存儲可以長達十年，為水廠減輕勞動強度、降低生產成本、改善供水水質方面，奠定了數據分析統計的基礎。
