一、方案概述 ：

目前很多廠商，擁有不同年代、各式各樣的設備并且混雜在一起，無法統一收集設備數據的信息。如果全面采用IT系統關聯設備，需要花費巨大的成本和時間，從而使之變成一個龐大的項目。該解決方案中，使用Wellintech 的 KingScada 3.53版本以及 Patelite的信號發射器、信號接收器及系統軟件，構建了一套安全警示燈監控系統。每臺設備配有派特萊信號燈，信號燈上均有無線裝置，可以自動收集設備運轉信息，實時監控設備運行狀態，有效縮短設備故障時間，從而提高生產效率。

二、系統結構：

系統結構如圖1所示，主要包括patlite的信號發射器、信號接收器、系統運行軟件以及KingScada，相關標準配置如下所示：

圖1系統結構圖

●  PATLITE 信號發射器 WDR-LE-Z2     X 1

●  PATLITE 信號接收器 WDT-6LR-Z2    X 3

●  PATLITE 系統運行軟件 WDS-WIN01   X 1

●  KINGSCADA 3.53

三、系統亮點及系統功能：

1.高效率低成本，掌握每臺設備的有效運轉現狀

采用安全警示燈監控系統，降低了成本。通過信號燈的使用，將每臺設備的信息展示在安燈系統中，收集信號燈顏色變化情況并存入數據庫中，簡單、直觀地辨別設備的工作情況。實時掌握每臺設備的有效運轉現狀，縮短設備故障時間，有效地提高生產能力。

2.實時監控設備、實現有效運轉時間外的現狀管理。

安燈系統實時監控，通過CSV報表顯示不同信號燈的顏色狀態，午休及夜間設備的運轉情況一目了然。如圖2所示，利用顏色的不同組合，輕松識別設備的運行狀態。圖3為安燈系統中部分設備查詢的狀態情況表。實時系統自動分類不同設備的運行情況，統計設備運轉效率，掌握設備生產的進程，方便集中管理，實現速度化、效率化。

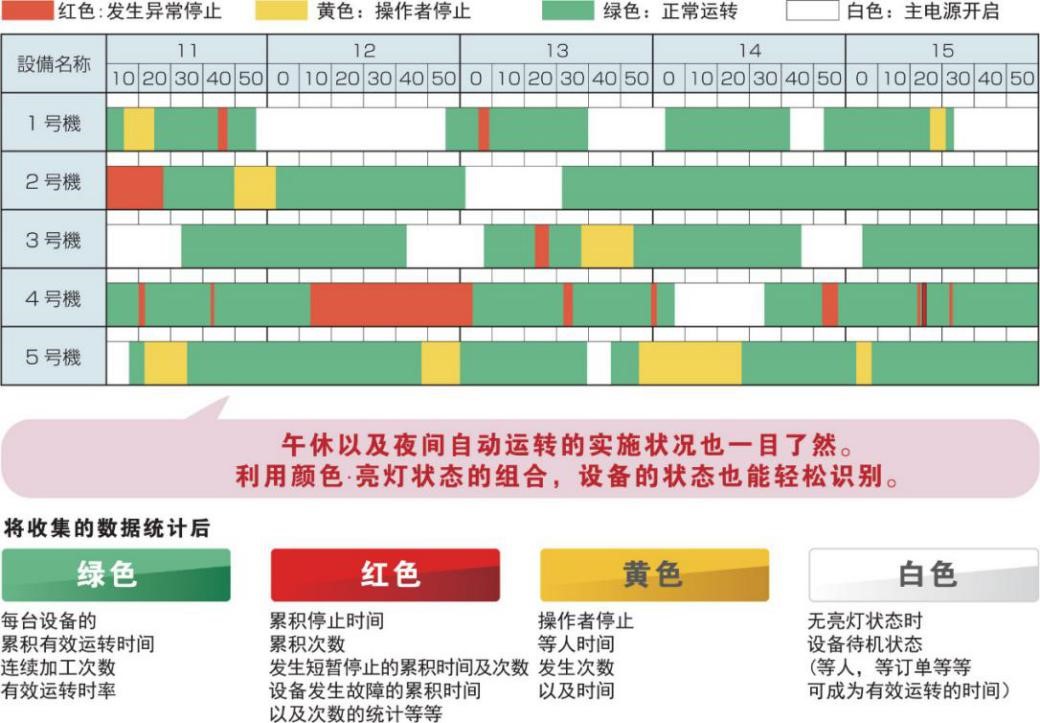

圖2部分設備狀態（圖片來源Patlite）

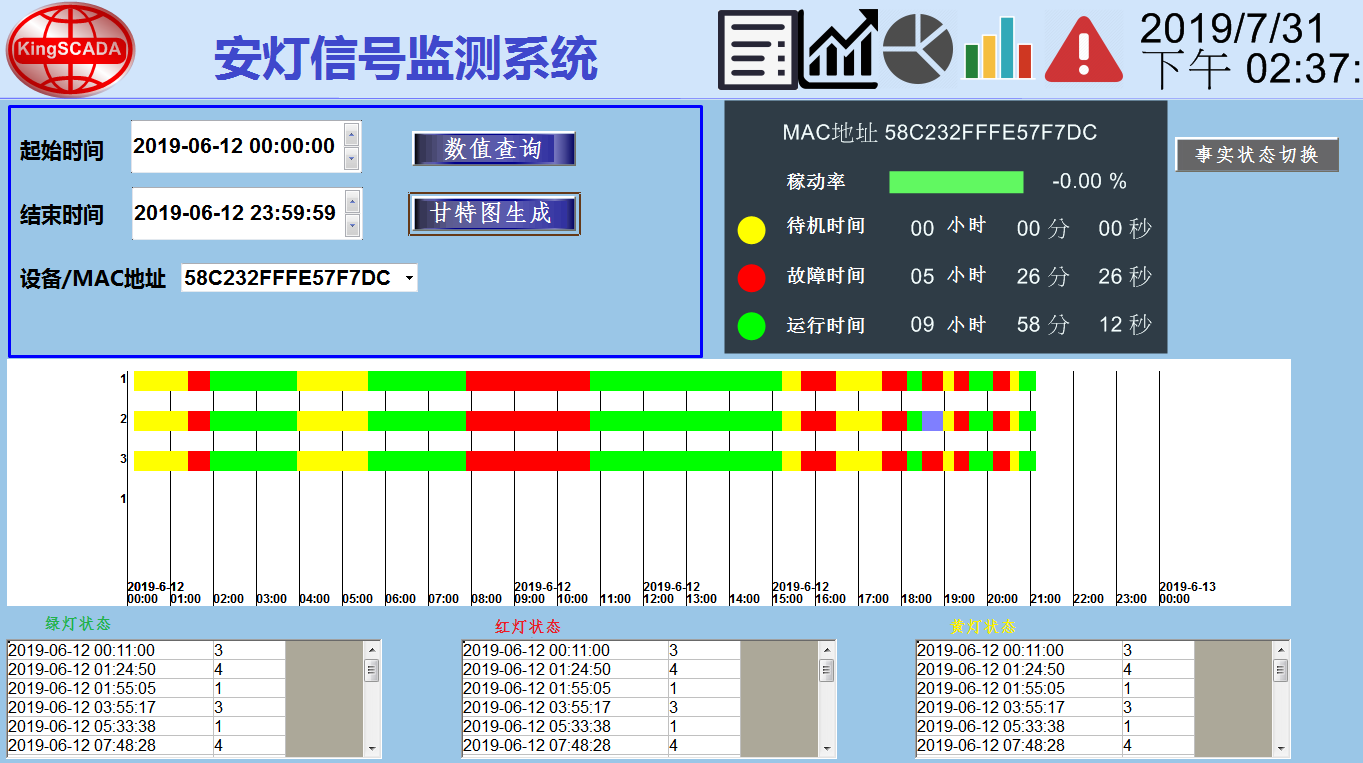

圖3安燈系統部分設備狀態查詢（KingScada 3.53）

3.設備有效運轉狀態的數據分析作業更簡單

自動收集設備運轉信息，減少手工作業。如圖4所示，綠色為每臺設備的累積有效運轉時間，紅色為累積停止時間，黃色為操作者停止時間，白色為設備待機時間，故障發生的過程清晰可見，根據掌握設備的故障情況，改良設備及工程，防止生產效率下降。當設備的產品出現不良情況，通過數據庫的生產信息進行查找，有益于產品的設計改良。

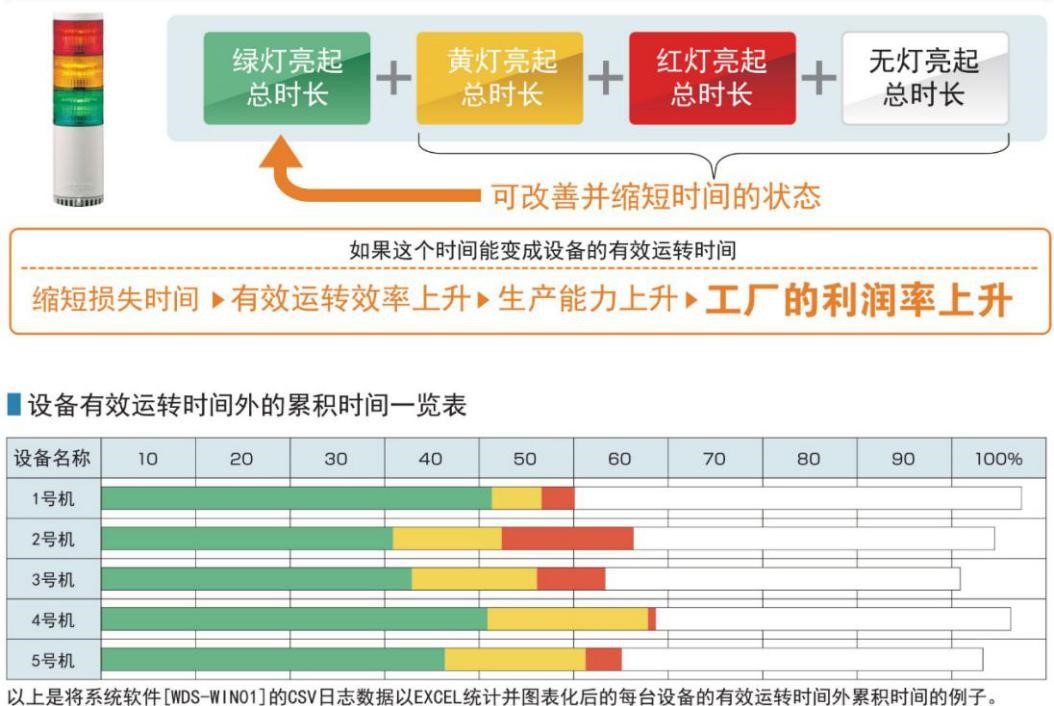

圖4部分設備運行情況表（圖片來源Patlite）

4.設備運轉可視化：

整個工程系統運轉的可視化，圖5為安燈監控系統主要界面，圖6為查詢設備運轉情況的餅圖界面，查詢設備運轉情況的另一種界面如圖3所示，可以根據用戶的需求選擇不同的查詢方式。整個系統實時掌握現場情況，實現設備的故障信息以及各個設備的運轉情況可視化，使得數據分析更方便容易。

圖5安燈監控系統主界面（KingScada3.53）

圖6查詢設備運轉情況（餅圖）（KingScada3.53）

注：派特萊電子相關產品鏈接請參考：

https://www.patlite.cn/product/category0005_000015.html#
