在福建層巒疊嶂的褶皺深處，一場以SCADA等技術為支點的數字化浪潮正悄然改寫這條壯美江河的歷史腳本——九龍江是福建省第二大河流，也是我國水電站建設最密集的水域之一，北溪水閘是九龍江流域最大的供水樞紐工程，承擔著向廈門、漳州兩大城市供水的重任，也是閩西南水資源配置工程的重要節點，對于促進閩西南經濟和社會協同發展具有重要的作用。
■ “智”馭江河開啟福澤山海新篇章
·九龍江的碧水映照著數字福建的璀璨圖景·
作為數字中國的始發站和水資源大省，福建水利一直走在數字化、信息化的前沿。雖身處水資源大省，廈漳地區水資源卻愈發緊缺，如何合理利用水資源、保障供水安全，打造一城碧水硬核的軟實力，成為九龍江流域工作的重點和難點。
隨著信息化技術的飛速發展，九龍江流域的管理與保護也迎來了新的變革。福建省九龍江北溪管理局緊跟時代步伐，積極推進信息化建設，福建省九龍江北溪水閘工程信息管理系統建設項目應運而生。
九龍江北溪水閘原綜合自動化系統于2007年完成設備采購，2008年投入試運行。系統將北溪水閘除險加固工程中建立的多個專業性應用系統集成為一個綜合自動化系統平臺。近年由于工程運行單位新增信息化業務需求，加之設備老化，原綜合自動化系統平臺的運行可靠性有所下降，相關的軟硬件設備急需升級改造。
同時，隨著“數字水利”工程的實施，水利水電工程行業海量工程數據日益增長，各個站點數據、各個子系統數據互相單獨存儲，形成數據孤島，無法實現數據的統一存儲管理與挖掘應用，因此急需一個統一的工程信息管理系統對數據進行集中處理。亞控KingSCADA
■ 亞控SCADA“筑基”賦能生態水利“點數成金”
按照水利部“水利工程補短板、水利行業強監管”的水利改革發展總基調，九龍江北溪水閘工程信息管理系統對相關的軟硬件設備進行升級改造，包括水情自動測報系統、閘門計算機監控系統、視頻監控系統、左干渠計算機監控系統、子系統數據接入、IT基礎架構、機房等。其中計算機監控系統基于亞控KingSCADA構建，為各個分子系統的數據融合提供了統一的平臺，其IT基礎架構安全等級按照國家等級保護三級要求進行建設。
同時，以亞控信息化平臺為底座也建造了基于 GIS+BIM 的建設期、運行期項目管理系統，在高速寬帶計算機網絡基礎上，實現全線調水監控、水質監測自動化，建成先進實用高效可靠、覆蓋整個工程區域的工程全生命周期信息管理系統，實現對工程的三維可視數字化建設管理、運維管理和水資源優化調度決策支持，實現“智慧建管”。
此次改造過程中，針對監控系統的現狀，同時結合北溪水資源調度中心對運行管理的需要，對南北港每個閘門進行實時監控。為加強對運維人員安全查詢、巡檢、考核的需要，利用新的監控技術做到“用數據說話”，增加了人臉識別系統、巡檢考勤系統和周界報警系統。同時，本次建設的視頻監控平臺要實現與現有的安保監控系統、流域監控系統無縫整合，做到智能手機、平板等移動終端能夠?qū)崟r查看。
基于亞控KingSCADA、亞控信息化平臺構建的九龍江北溪水閘工程信息管理系統實現了水資源的合理、高效利用，全面提升水資源的承載能力，實現水資源綜合業務管理和綜合辦公管理，滿足引水線路水情、工情的實時監控和綜合業務的現代化、信息化、自動化管理目標，為流域水資源的精細化管理提供了科學決策依據，更好地為流域經濟社會發展服務。
· 功能應用

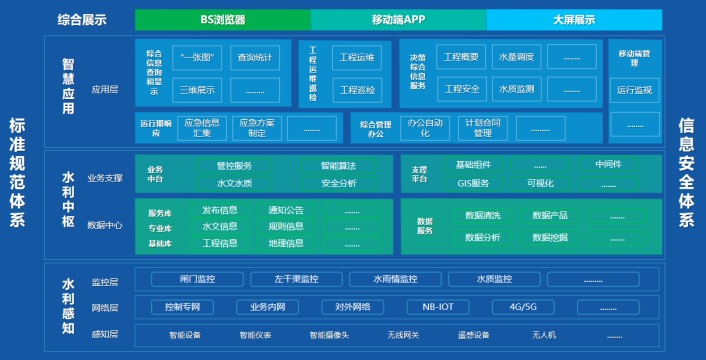

系統架構
01運行監視
直觀展示各水閘的運行工況，提供儀表圖形組件、各個設備運行狀態的圖形和動畫顯示，圖形及動畫與現場采集設備的各項運行參數關聯，實時展示閘門開度、上下游水位、流量、雨量、水泵功率等關鍵參數；通過水位-流量關系曲線動態計算當前過水流量，標注設計閾值和預警線，并可設置權限進行遠程設備控制，實現遠程調度控制功能。
02操作票管理
支持基于設備類型（如水閘、泵站、水文傳感器）和操作目標（如啟閉閘門、調整水位）生成標準化操作指令模板。可自定義操作步驟，結合水利行業規范和管理要求，設定安全措施，例如防汛期閘門操作的防誤閉鎖邏輯。支持自動生成操作票（基于典型票庫或歷史票復用）或人工編輯，需經多級審核（如班組長、調度中心）簽名確認。操作完成后自動歸檔至數據庫，支持按時間、設備、操作類型等維度查詢，滿足水利管理部門的安全審計要求。
03預警報警
系統內置工業級報警分類引擎，支持：過程變量報警、設備狀態報警及系統診斷報警。報警觸發后可自動關聯設備所在地的視頻攝像機調取實時視頻流，同時觸發短信通知，實現問題溯源閉環。
過程變量報警：
包含限值報警（高低閾值）、偏差報警（設定值波動）、變化率報警（數值突變監測），主要適用于流量、壓力等模擬量監控；
設備狀態報警：針對離散量設計True/False狀態報警，如設備啟停異常、閥門開閉故障；
系統診斷報警：自動檢測通信中斷、數據溢出等底層異常，記錄帶時間戳的故障信息。 04
04趨勢分析
平臺提供以趨勢曲線方式顯示水位、流量等數據的查詢，并支持多個數據量以不同顏色曲線顯示在同一界面上。展示供水量的趨勢曲線，瞬時流量曲線，水位曲線。趨勢曲線具有多繪圖區、多數據軸、多時間軸，并且能夠進行實時趨勢曲線和歷史趨勢曲線在線轉換，可以方便的進行個性化趨勢曲線的查詢、對比以及分析。支持曲線備注功能，備注日志記錄，可查詢、編輯、增加、刪除等操作。05
05數據報表
操作記錄報表：有權限的用戶可根據輸入的起止時間來查詢出在此段時間內運行操作人員發出的所有調度指令記錄、各個閘門的啟閉記錄、以及各個閘門發生的故障情況等數據；
故障記錄報表：輸入的起止時間來查詢出在此段時間內各個閘門發生的故障情況；
統計報表：支持生成年和月的統計報表，統計每個閘門及液壓啟閉機的動作次數、運行時間以及發生故障次數。
■ 魅力北溪 亞控助力數煥新顏
攜手點亮智慧水利的詩與遠方
九龍江北溪水閘工程信息管理系統的成功實施，對于提升九龍江北溪水資源調配的統一調度管理水平，實時掌握工程運行狀態和閘站調度運行狀態，提高九龍江北溪工程的工作效率及項目建設分析和預測水平，以及對現在如火如荼的九龍江北溪水閘改建工程建設發展以及管理決策提供了有效的支持。
項目在統一調度管理、防洪減災、水資源配置等方面的創新成果，為流域治理安上了“智慧之眼”，開啟了九龍江北溪流域管理高質量發展新篇章，也為其他流域的信息化建設提供了寶貴經驗。隨著亞控KingSCADA等創新技術的不斷發展和應用推廣，九龍江流域?qū)⒂瓉砀又悄芑⒕毣墓芾硇聲r代。
產品參數： | ||
| 1.1 | SCADA軟件(完全版)支持主流PLC，功能滿足設計方案閘門控制系統中的要求。 | 1. 具有獨立的現地數據庫，支持調度中心數據庫同步，實現站級閘站系統的數據采集、畫面展示、報表匯總、曲線展示、根據流量智能聯動控制。 2. 系統用戶應有唯一標識，用戶密碼應密文顯示且加密存儲，系統默認用戶首次登陸應強制修改默認密碼。系統應有定期修改密碼的策略，防止用戶通過多次登錄嘗試獲取密碼。 3. 應為多用戶權限配置，多用戶可配置相同的參數，能在線管理用戶，具有相應權限用戶才能在線管理其他用戶，用戶登錄具有超時功能。 4. 能綁定用戶IP或者MAC地址，在非綁定的設備上不能登錄用戶，系統中的用戶登錄、注銷等操作事件，應有對應的時間戳。 5. 運行系統應支持大畫面的設計，支持大畫面應達到32000*32000分辨率:運行系統應支持畫面無極縮放:畫面應該支持GDI+，支持真彩色顯示各種圖形對象，支持過濾色和透明色;支持 3D漫游，支持3ds、prb、dxf、md2、ive等3d 模型； 6. 支持報警信息通過企業微信(微信)、手機短信、emai1、RTX的轉發功能。 7. SCADA產品應提供對工藝流程及算法的加密處理。SCADA產品啟動的所有進程，其CPU占用均衡，內存、GDI、句柄不會發生泄漏。 8. 提供 WEB 服務和 WEB接口，可支持通過手機等移動客戶端，便捷訪問、操作現場項目的數據及快速開發定制自己的瀏覽頁面。 9. 向SCADA產品開放的端口發生任意數據包,端口不接收非法數據，SCADA產品系統資源占用合理:頻繁連接/斷開SCADA產品所開放的端口，所創建的連接數不應持續增加，所占資源能夠同時釋放。 10. 報表功能支持word格式導入導出。 11. SCADA產品具有備份、恢復工程文件的能力;具有冗余工程，能夠?qū)崿F(xiàn)自動/手動切換。 12. 趨勢曲線應支持多縱軸多曲線展示，能為不同的曲線設置不同的縱軸，最多應可容納64條曲線。 |
1.2 | SCADA軟件(運行版)支持主流PLC，功能滿足設計方案閘門控制系統中的要求。 | 1.數據采集:支持5000余種設備驅動，包括主流PLC、智能儀表、1:智能模塊等，支持樓宇、電力、modbus 等標準協議，支持以太網、串口、GPRS等多種通訊方式;支持國產化PLC設備。 3.身份鑒別:應對登錄的用戶進行身份標識和鑒別，身份標識具有唯一性，身份鑒別信息具有復雜度要求并定期更換;應具有登錄失敗處理功能，應配置并啟用結束會話、限制非法登錄次數和當?shù)卿涍B接超時自動退出等相關措施。 4.訪問控制:應由授權主體配置訪問控制策略，訪問控制策略規定主體對客體的訪問規則;訪問控制的粒度應達到主體為用戶級或進程級，客體為文件、數據庫表級。 |
1.3 | 工業數據庫軟件 | 1. 軟件界面使用簡體中文，符合漢字編碼標準(GB18030)，可以在中文操作系統上運行，支持中文的輸入和輸出，軟件符合中文使用習慣。 2. 軟件關鍵功能運行發生錯誤時有提示并且可以恢復正常。 3. 軟件可以對用戶的權限進行限制。 4. 系統用戶有唯一標識，用戶密碼應該是密文顯示，密碼應加密存儲，默認用戶首次登陸應強制修改默認密碼。 5. 實時歷史數據庫服務進程的CPU占有均衡，內存、GDI、句柄不會發生泄漏。 6. 單臺服務器應可以支持200萬點以上的變量(Tag)點，在線連續存儲，并能達到30萬條記錄/秒的存儲速度; 7. 單客戶端單點查詢速度應可以達到30萬條記錄/秒,任一客戶端，查詢?nèi)我庾兞俊⑷我庖惶斓臍v史數據(數據量為1萬條記錄)不超過5秒; 8. 數據壓縮應可壓縮掉 25%-95%的數據 9. 穩定支持500個客戶端并發查詢，且500客戶端并發查詢，每秒應可達2萬條記錄; 10. 支持亳秒級數據分辨率，支持三種以上的存儲壓縮方式，壓縮方式和壓縮參數應可供用戶配置； 11. 支持瘦客戶端管理模式，可以使用Web瀏覽器和圖形化管理工具遠程對系統進行管理和配置； 12. 支持標準SQL92檢索，支持包括SQL-SUBMINIMUM 級別所定義的SQL查詢SELECT命令語法，以及LIKE、聚合函數等擴充語法，支持SQL時間域擴展； 13. 支持鏡像功能;支持多對一鏡像;支持多級鏡像。 |
1.4 | 服務器16核，2.5GHz | 1. 處理器:配置2顆國產處理器(16核，2.5GHz); 2. 內存:配置64GB內存 3. 硬盤:配置2塊480GBSSD硬盤，4塊4TBSATA硬盤; 4. 網卡:配置2個千兆電接口和2個萬兆光口(含光模塊)和2個16GbFC接口; 5. 主板集成2個千兆以太網RJ45接口，采用國產網絡芯片； 6. I0擴展:支持>10個標準PCIe4.0插槽，非存儲、網絡等設備專用插槽 |
