智慧供熱生產管控平臺KingHeating

—— 面向供熱行業的管控一體化解決方案平臺

■ 概述

KingHeating基于WellinOS云操作系統研發，是一款面向供熱企業的智慧供熱平臺，將生產過程數據和業務管理數據有效結合起來，進行一平臺建設，一體化管理。涵蓋生產調度、能耗成本分析、績效考核等業務模塊，可服務于供熱企業監控、集團管理、行業監管等場景。

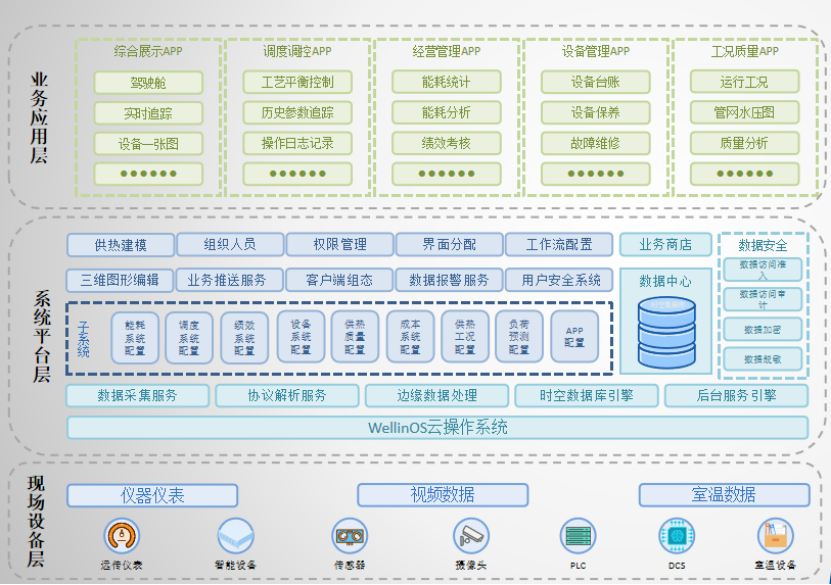

亞控科技在智慧供熱生產管控平臺的建設中，實現了三級架構的接入現場數據的方式。該系統包括業務應用層、系統平臺層、現場設備層三部分。

· 業務應用層

- 系統自帶豐富的供熱業務應用app庫，用戶稍加配置即可完成系統搭建，同時完善的生態建設體系能夠確保業務應用層各類app的成長性。

· 系統平臺層

- 以WellinOS平臺為底座，系統提供的協同研發業務模式、柔性管理業務模式、數字孿生業務模式共同確保為業務應用層提供各類app開發環境。

· 現場設備層

- 采集換熱站、熱源、樓宇機組、室溫設備現場數據。

■ 產品特性

· 平臺系統組態開發，對系統進行重新選型，滿足安全可控，代碼透明開放，業主可自主維護，不受制于人。

· 形成統一的標準，融合室溫、收費、客服、視頻等其他三方系統，消除信息孤島。

· 多系統綜合實時分析、歷史追溯，為供熱生產提供準確的分析和指導。

· 時空數據庫作為新一代時空對象數據庫，具備各類結構和非結構數據對象化存儲、查詢能力，通過數據的多份存儲保證系統的高可用性。

· 通過計算機標識化、外設對象化、對象創建及部署等功能大大降低了軟件開發難度，讓業務工程師專注于知識經驗的沉淀。

· 通過提取供熱工藝的本質特性構建數字模型，感知模型的實際情況，實現生產過程全生命周期、全業務流程建模，幫助企業實現數字模型對供熱工藝的感知與控制。

· 支持一鍵安裝云邊端運行環境，具有應用開發與單機操作系統無關性的特點，而且基于其開發App的難度更小、工作量更低，周期縮短為原來的十分之一。

■ 產品功能

· 駕駛艙

- 一張圖綜合展示熱力企業關心的數據，可直觀查看熱源、鍋爐房、站點實時參數、異常報警信息、面積信息、能源消耗信息、當前投訴信息

· 能耗管理

- 實時追蹤：多粒度、多層級分析站點能耗

- 能耗報表：可按照熱力企業需求組裝不同粒度能耗信息表

- 能耗分析：針對水、電、熱分析站點、分公司、集團能源消耗情況

- 同環比分析：對比上月、去年同期分析當前能耗情況，尋求最優能源指標

- 能耗統計：按照供暖季展示篩選站表具讀數、消耗量，支持導出進行電子歸檔

- 數據修正：修正因通訊異常、換表等情況出現的錯誤數據，修改完成后執行后續算法，保證數據連續性

· 調度監控

- 采集熱源、鍋爐房、換熱站實時數據 ，對所有重點設備設施、工藝段運行過程中的各個環節進行集中監視；真實反映運行情況。可通過系統對各個重要運行環節的集中監視，讓各級管理人員能夠及時、準確、全面、直觀的了解和掌握設備設施的運行狀況。應急情況下，通過加密的控制指令，可實現對站點重要設備的遠程控制。運行過程中設備一旦發生故障時相應的區域支持顯示閃爍同時伴隨報警語音的提示，并顯示一組設備報警，提醒維修人員及時到達現場進行處理。對實現對數據的變化趨勢曲線分析，自由設置查詢間隔。同類數據橫向?qū)Ρ龋瑸樯a(chǎn)運行分析提供依據。存儲并可歷史追溯，為后續大數據計算提供數據支撐

· 供熱質量

- 對接用戶室溫：結合地理信息展示用戶實時室溫情況，鼠標懸浮該站點可查看實時室溫情況、點擊該站點可查看該站室溫占比、過去24小時室溫占比、過去7天室溫分布

- 對接收費系統：結合地理信息分析用戶繳費情況、欠費情況、繳費率占比

- 對接熱計量系統：系統結合收費系統繳費信息與熱計量數據對站點供熱情況進行判斷，繳費正常用戶熱計量異常用戶在地理信息中通過不同顏色提示，點擊該站點展示該站點基礎數據，包括站點所轄面積、戶數、繳費情況、用熱情況以及具體有問題戶詳細位置

- 對接客服系統：結合地理地圖以不同顏色展示當前存在投訴信息站點，鼠標懸浮該站點展示站點具體投訴信息，鼠標點擊站點，展示站點最近投訴情況、近7日來電類型等

· 站點工況分析

- 按照熱源到換熱站末端依次展示供熱管線實時供回水壓力趨勢，直觀查看供回水管道漏損、失壓情況

· 熱源工況

- 以折線圖、柱圖、報表等多種形式展示熱源參數變化趨勢，對于異常工況亮色提示，對于重大故障可發起提示信息提示調度人員盡快處理

· 負荷預測

- 氣象預報：預測未來7天氣象情況以及未來24小時逐小時氣象數據

- 氣象追溯：統計歷史氣象情況

- 負荷預測：預測當前實時預測、未來24小時預測、未來7天預測情況，給出負荷曲線

- 調控曲線：給出未來24小時調控曲線以及不同室外溫度對應調控目標溫度

- 負荷追溯：統計過去實際耗量與預測耗量之間對比，看調控結果是否滿足需求

- 數據清洗：對于歷史存檔數據進行異常數據清洗，保證不因錯誤數據影響整體計算結果

- 模型訓練：定時進行模型訓練，通過不斷的數據挖掘更新令預測結果更加準確

· 設備管理

- 設備信息：包括設備臺賬、設備供應商、設備地圖

- 設備保養：包括保養計劃、保養記錄、保養統計

- 故障維修：故障上報、報修管理、故障分析

- 設備檢定：檢定計劃、檢定記錄、檢定統計

- 知識庫：故障知識庫、保養知識庫、檢定知識庫

· 地理信息

- 管線繪制：用戶可結合地理信息實現在線進行管線顏色、粗細、位置調整

- 站點標記：用戶可進行站點位置、初始登錄位置調整

- 能耗地圖：結合地理信息展示能耗信息，包括站點耗量、單耗；可進行時間粒度快速查看不同時間范圍內能耗信息

- 實時地圖：結合地理信息展示用戶關心的實時數據，雙擊站點可查看站點工藝圖

· 平衡調控

- 實時工況：實時展示熱源、管線、換熱站流量、壓力值

- 圖表分類：以柱圖、曲線、餅圖等多種形式展示不利點、占比等數據

- 預測推薦：結合負荷預測、大數據評估給出推薦調節閥開度、二網供水目標值

- 平衡控制：熱力企業可根據負荷建議值以及現場實際情況進行控制值下發，實現平衡調控

· 成本績效

- 功能包括成本分析、績效考核，系統自動計算站點、管理所、公司每日能耗成本、節超對比，同時提供錄入績效考核規約的接口。不同企業的管理者根據企業的實際情況錄入績效考核規約。同時可在線維護站點是否參與績效考核，對于自動化程度不高、通訊異常的站點可不參與績效考核。令績效考核更加穩定和智能

· 系統管理

- 信息配置：熱力企業可在線對公司信息、熱源信息、站點信息、機組信息進行維護

- 人員管理：系統支持角色配置以及系統登錄人員配置；人員權限包括訪問頁面權限、訪問數據權限配置

- 系統日志：查看系統操作、用戶登錄信息記錄表；對于誤操作等情況用戶可根據系統日志記錄進行糾正，做到有跡可循

- 計劃指標：熱力企業可根據現場情況錄入換熱站本供暖季計劃指標，管理所、熱源、公司、集團自動根據換熱站指標自動計算

- 面積信息：熱力企業可根據現場情況錄入修改面積信息，管理所、熱源、公司、集團自動根據換熱站指標自動計算

- 績效規約：熱力企業可根據企業管理模式制定績效考核規約，為績效考核提供理論計算依據
